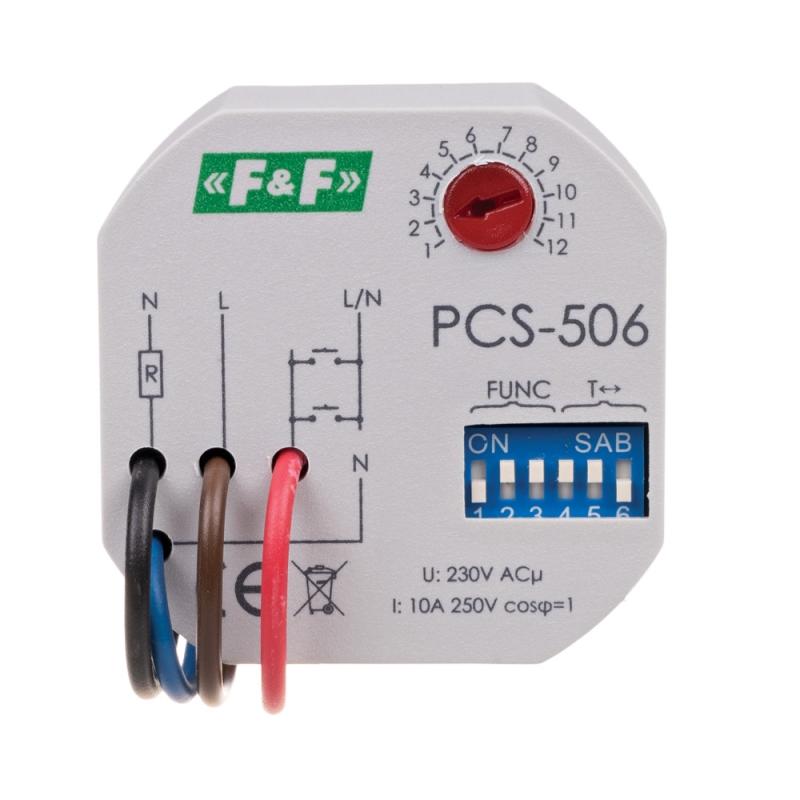

8-funkcyjny. Z wejściem START.

Przeznaczenie:

Przekaźniki  czasowe   służą do  sterowania czasowego w układach automatyki przemysłowej i domowej (np.:wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Działanie:

Przekaźnik realizuje wybraną funkcję pracy zgodnie z ustawionym reżimem czasowym.  Wybór określonego zakresu czasowego oraz funkcji pracy przekaźnika polega na ustawieniu odpowiedniej kombinacji przełączników.

* Ustawienie przełączników zakresu czasowego w pozycji:

      ON przy włączonym zasilaniu powoduje trwałe załączenie styku.

      OFF przy włączonym zasilaniu powoduje trwałe załączenie styku.

* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.

* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu  zasilania.

* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

Dane techniczne:

• zasilanie 230V AC
• prąd obciążenia
• styk 1Z
• zakres nastawy czasu pracy 0,1sek÷24h
• opóźnienie zadziałania
• pobór mocy  0,8W
• temperatura pracy  -25÷50°C
• przyłącze 4×DY 1mm², l=10cm
• wymiary  Ø55, h=13mm
• montaż w puszce podtynkowej Ø60
