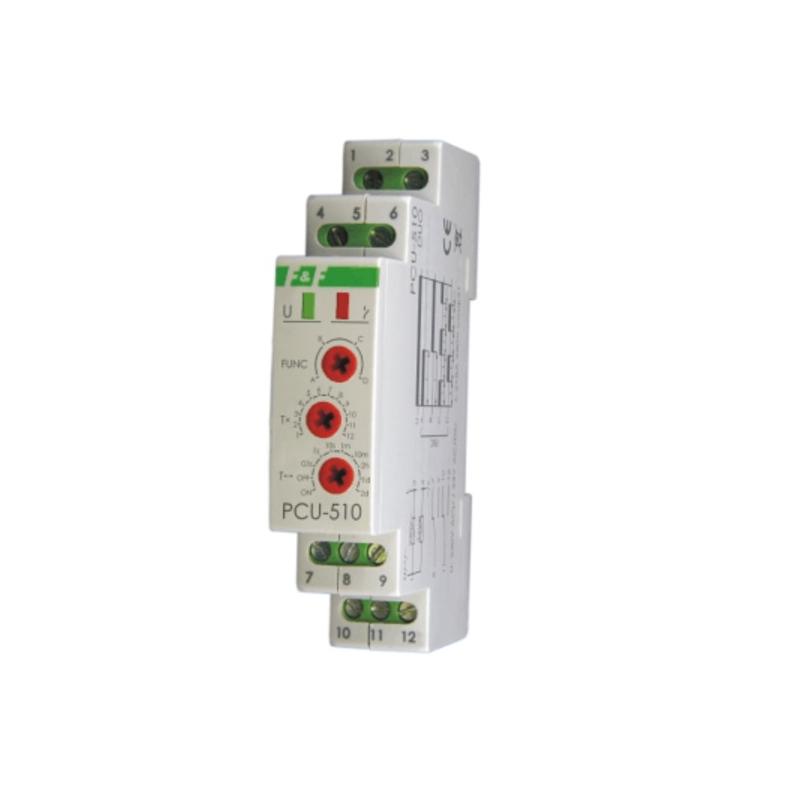

Styk 2x1P

Przeznaczenie:

Przekaźniki  czasowe   służą do  sterowania czasowego w układach automatyki przemysłowej i domowej (np.:wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Działanie:

Funkcje:

*OPÓŹNIONE WYŁĄCZENIE (A)

Do czasu załączenia przekaźnika styki pozostają w pozycji 8-7 i 11-10. Po podaniu napięcia zasilającego styki zostają przełączone w pozycję 8-9 i 11-12 i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t styki powracają do pozycji 8-7 i 11-10. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

*OPÓŹNIONE ZAŁĄCZENIE (B)

Przed i po podaniu napięcia zasilającego styki pozostają w pozycji  8-7 i 11-10 i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t następuje przełączenie  styków w pozycję 8-9 i 11-12. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C)

Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych  odstępach ustawianego  czasu pracy i przerwy.

*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D)

Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych  odstępach ustawianego  czasu pracy i przerwy.

* Ustawienie przełącznika obrotowego zakresu czasowego w pozycji:

      ON przy włączonym zasilaniu powoduje trwałe załączenie styków  w pozycję 8-9 i 11-12.

      OFF przy włączonym zasilaniu powoduje trwałe załączenie styków  w pozycję 8-7 i 11-10.

* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.

* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu  zasilania.

* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

Dane techniczne:

• zasilanie  230V AC i 24V AC/DC
• prąd obciążenia  2×(
• styk separowany 1P
• zakres nastawy czasu pracy 0,1sek÷24h
• opóźnienie zadziałania
• sygnalizacja zasilania  LED zielona
• sygnalizacja stanu styku LED czerwona
• pobór mocy  0,8W
• temperatura pracy  -25÷50°C
• przyłącze zaciski śrubowe 2,5mm²
• wymiary  1 moduł (18mm)
• montaż na szynie TH-35
