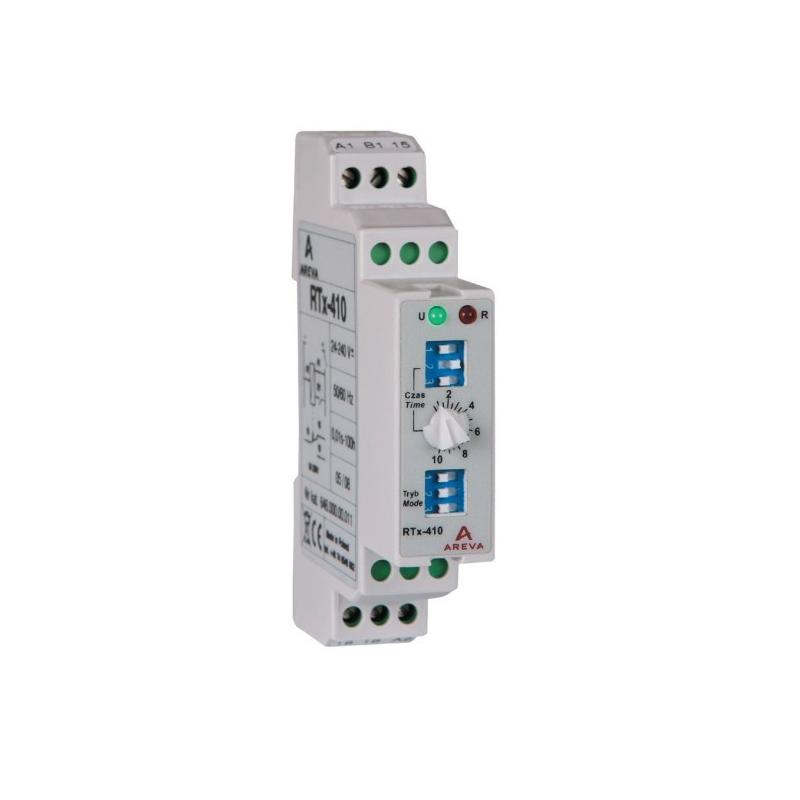

Przekaźnik czasowy wielofunkcyjny:

• (Ac) opóźnione załączenie aktywowane wejściem sterującym
• (Bc) załączenie na nastawiony czas aktywowane wejściem sterującym
• (A1c) opóźnione załączenie wyzwalane zdjęciem napięcia z wejścia sterującego B1 (rozwarcie: A1 z B1)
• (B1c) załączenie na nastawiony czas wyzwalane zdjęciem napięcia z wejścia sterującego B1 (rozwarcie: A1 z B1)
• (C1c) praca cykliczna wyzwalana zdjęciem napięcia z wejścia sterującego B1 (rozwarcie: A1 z B1)
• (D1c) praca cykliczna wyzwalana zdjęciem napięcia z wejścia sterującego B1 (rozwarcie: A1 z B1). Start z bezzwłocznym przełączeniem styku wykonawczego
• (Wd) nadzór przestoju- Watch-Dog
• (Zsc) zmiana stanu przy aktywacji wejścia sterującego B1

  Dane Techniczne

  Napięcie zasilania Un: 24-240V AC/DC

  Dopuszczalne zmiany napięcia zasilania: (0,8-1,1)Un

  Częstotliwość: 50/60Hz

  Pobór mocy: < 2VA

  Zakres czasowy (wybór przełącznikiem): 0,01-0,1s; 0,1-1s; 1-10s; 10-100s; 1-10min; 10-100min; 1-10h; 10-100h

  Uwaga: Dokładność nastawy i rozrzut dla zakresu (0,01-0,1)s są większe niż podano poniżej, zaleca się nastawianie doświadczalne.

  Czas regeneracji: ≤ 0,1s

  Zdolność łączeniowa:

• załączanie oraz trwale 5A
• wyłączanie

  5A (220V AC, cos j ≥ 0,4)

  0,1A (220V DC, L/R=40ms)

  Trwałość łączeniowa: 105

  Wejście sterujące B1: sterowane napięciem Un (minimalny impuls sterowniczy: 50 ms)

  Rozrzut: 1%+10ms

  Dokładność nastawy: ± 5% +20ms końcowej wartości zakresu

  Temperatura pracy: (-25...+60)°C

  Montaż na szynie 35mm (DIN EN 50022)

  Stopień ochrony: obudowa IP40, zaciski IP20

  Zaciski: śrubowe M3, drut i linka: 2,5mm2
