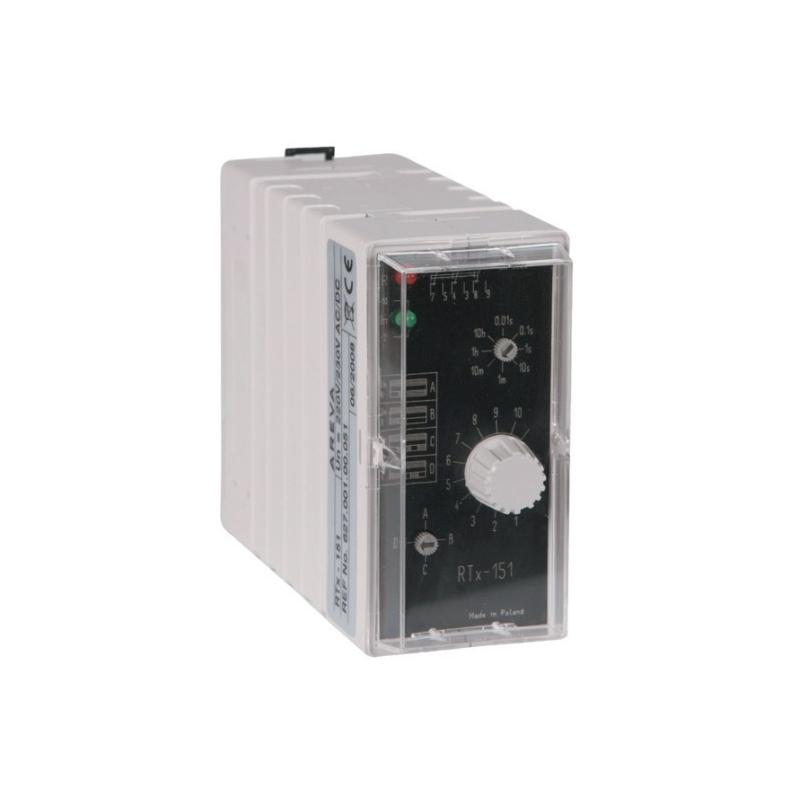

Przekaźnik czasowy wielofunkcyjny:

• (A) opóźnione załączanie
• (B) załączanie na nastawiony czas
• (C) praca cykliczna (start od opóźnionego załączenia)
• (D) praca cykliczna (start od załączenia na nastawiony czas)

  Możliwość zabezpieczenia nastaw przed przypadkowymi zmianami, za pomocą plombowanej pokrywy.

  Mocowane w gniazdach 11-biegunowych z zaciskami śrubowymi lub końcówkami do lutowania.

  Dioda LED sygnalizująca obecność napięcia zasilania (Un).

  Dioda LED sygnalizująca stan przekaźnika wykonawczego (R).

  Zabezpieczenie przed wysuwaniem się przekaźnika z gniazda za pomocą zatrzasków w tylnej części obudowy.

  Akcesoria do montażu zatablicowego.

  Dane Techniczne

  Napięcie zasilania Un: 230V

  Dopuszczalne zmiany napięcia zasilania: (0,8-1,1)Un

  Częstotliwość: 50/60Hz

  Pobór mocy: < 2VA

  Zakres czasowy: 0,01s--100h w ośmiu podzakresach:

  0,01-0,1s; 0,1-1s; 1-10s; 10-100s; 1-10min; 10-100min; 1-10h; 10-100h

  Uwaga: Dokładność nastawy i rozrzut dla zakresu (0,01-0,1)s są większe niż podano poniżej, zaleca się nastawianie doświadczalne.

  Czas regeneracji: ≤ 0,1s

  Zdolność łączeniowa:

• załączanie oraz trwale 5A
• wyłączanie

  5A (220V AC, cos j ≥ 0,4)

  0,1A (220V DC, L/R=40ms)

  Trwałość łączeniowa: 105

  Wejście sterujące B1: sterowane napięciem Un (minimalny impuls sterowniczy: 50 ms)

  Rozrzut: 1%+10ms

  Dokładność nastawy: ± 5% +20ms końcowej wartości zakresu

  Temperatura pracy: (-10...+55)°C

  Montaż: gniazda G11B, GS11B
