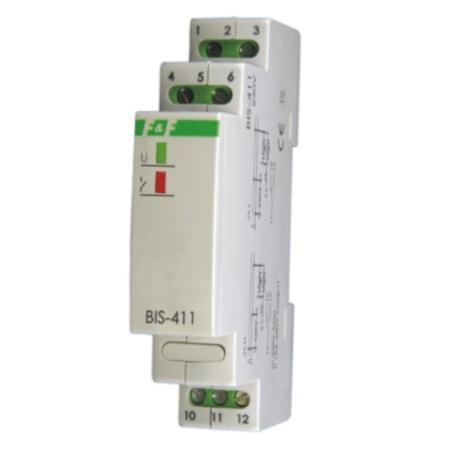

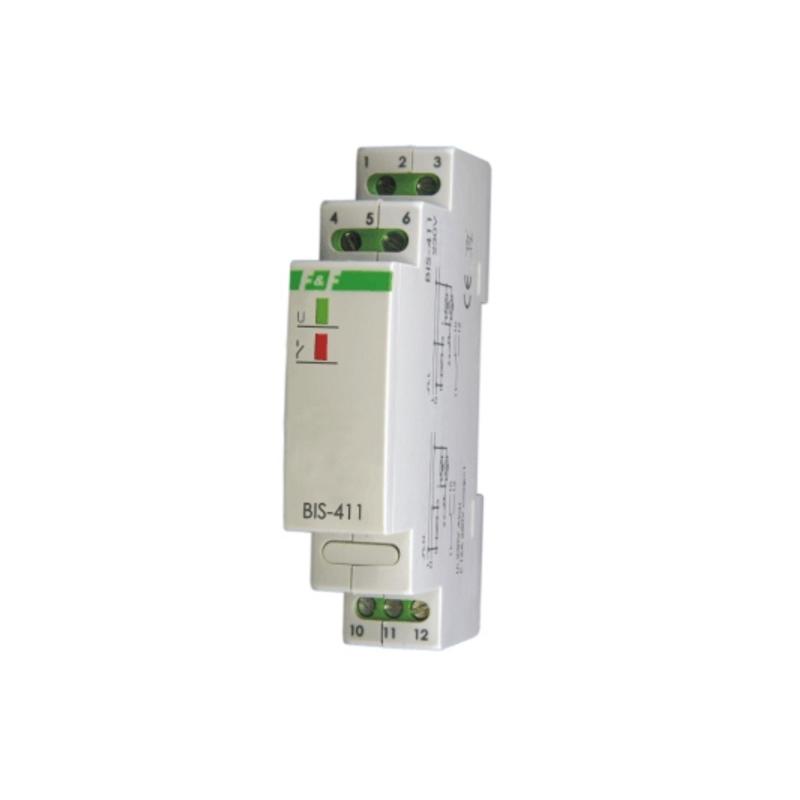

Przeznaczenie:

Elektroniczny bistabilny przekaźnik impulsowy umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących. BIS- 411 230V może współpracować z wyłącznikami podświetlanymi.

Działanie:

Załączenie odbiornika następuje po  impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie odbiornika nastąpi po następnym impulsie.

Przekaźnik nie posiada -pamięci- pozycji styku, tzn., że w przypadku  zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia  to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania.

UWAGA!

BIS-411 (wersje 230V) mogą współpracować z przyciskami podświetlanymi (ΣI<5mA).

Dane techniczne

• zasilanie

1. BIS-411 230V 100÷265V AC
2. styk / prąd obciążenia AC-1

1. BIS-411 230V separowany 1×NO/NC / <16A
2. maks. prąd przycisków sterujących Σ5mA

• opóźnienie zadziałania 0,1÷0,2s
• sygnalizacja zasilania LED zielona
• sygnalizacja zadziałania LED czerwona
• pobór mocy
• stan czuwania 0,15W
• stan załączenia 0,6W
• temperatura pracy -25÷50°C
• przyłącze zaciski śrubowe 2,5mm²
• moment dokręcający 0,4Nm
• wymiary 1 moduł (18mm)
• montaż na szynie TH-35 mm
• stopień ochrony IP20
