Z wejściami sterującymi ZAŁĄCZ WSZYSTKO i WYŁĄCZ WSZYSTKO

Przeznaczenie:

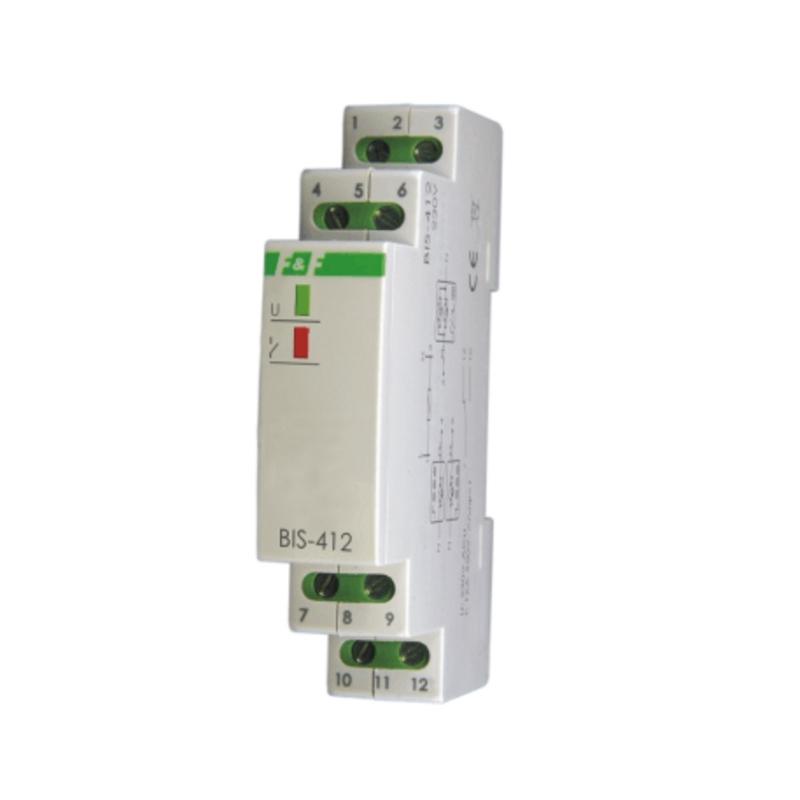

Elektroniczny bistabilny przekaźnik impulsowy BIS- 412 przeznaczony jest do pracy w układzie grupowym. Pojedynczy przekaźnik pozwala  na załączenie i wyłączenie sterowanego odbiornika po każdorazowym impulsie prądu spowodowanym naciśnięciem przycisku chwilowego (dzwonkowego) sterowania lokalnego. Układ grupowy pozwala na wyłączenie lub włączenie przyciskami sterowania centralnego wszystkich odbiorników podłączonych do poszczególnych przekaźników. BIS- 411 230V może współpracować z wyłącznikami podświetlanymi.

Działanie:

Sterowanie lokalne

Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem jednego, dowolnego przycisku chwilowego    z grupy sterowania lokalnego. Styk przekaźnika przełączany jest w pozycję 7-10. Po następnym impulsie nastąpi wyłączenie odbiornika (styk powraca do pozycji 7-12).

Sterowanie centralne

WYŁĄCZ  WSZYSTKIE - po impulsie prądu spowodowanym naciśnięciem przycisku chwilowego    nastąpi wyłączenie wszystkich odbiorników (bez względu na ich stan - wyłączenia czy załączenia) sterowanych indywidualnie poszczególnymi przekaźnikami. Styk w każdym przekaźniku zostanie przełączony w pozycję   7-12.

ZAŁĄCZ  WSZYSTKIE - po  impulsie prądu spowodowanym naciśnięciem przycisku chwilowego    nastąpi włączenie wszystkich odbiorników (bez względu na ich stan - wyłączenia czy załączenia) sterowanych indywidualnie poszczególnymi przekaźnikami. Styk w każdym przekaźniku zostanie przełączony w pozycję 7-10.

Dane techniczne:

• zasilanie:  24V AC/DC
• prąd obciążenia <16A
• styk separowany 1P
• prąd impulsu sterującego
• opóźnienie zadziałania 0,2sek
• sygnalizacja zasilania LED zielona
• sygnalizacja załączenia styku LED czerwona
• pobór mocy 0,8W
• temperatury pracy -25÷50°C
• przyłacze zaciski śrubowe 2,5mm²
• wymiary 1 moduł (18mm)
• montaż na szynie 35mm
