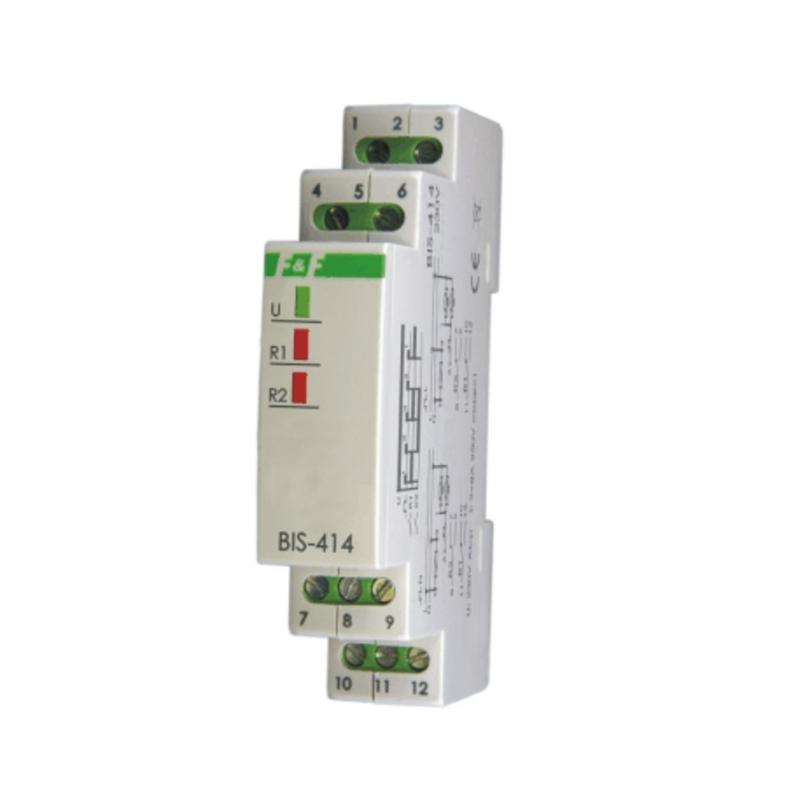

Przeznaczenie:

Elektroniczny bistabilny przekaźnik impulsowy umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących. BIS-414 230V może współpracować z wyłącznikami podświetlanymi. BIS-414 24V nie może współpracować z wyłącznikami podświetlanymi.

Działanie:

Załączenie odbiornika następuje po  impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie odbiornika nastąpi po następnym impulsie.

Przełączenie przekaźnika w kolejny stan cyklu następuje po  kolejnym impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika.

IMPULS STAN DZIAŁANIA

1. Załączona tylko sekcja R1
2. Załączona tylko sekcja R2
3. Załączona sekcja R1 i R2
4. Wyłączona sekcja R1 i R2

Przekaźnik nie posiada -pamięci- pozycji styku, tzn., że w przypadku  zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia  to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania.

Dane techniczne:

• zasilanie: 230V AC
• prąd obciążenia 2×(
• styk separowany 2×1P
• prąd impulsu sterującego
• opóźnienie zadziałania 0,1÷0,2sek
• czas wyłączenia - regulowany 1÷12min
• sygnalizacja zasilania LED zielona
• sygnalizacja załączenia styku 2×LED czerwona
• pobór mocy 0,8W
• temperatury pracy -25÷50°C
• przyłacze zaciski śrubowe 2,5mm²
• wymiary 1 moduł (18mm)
• montaż na szynie 35mm
