Przeznaczenie:

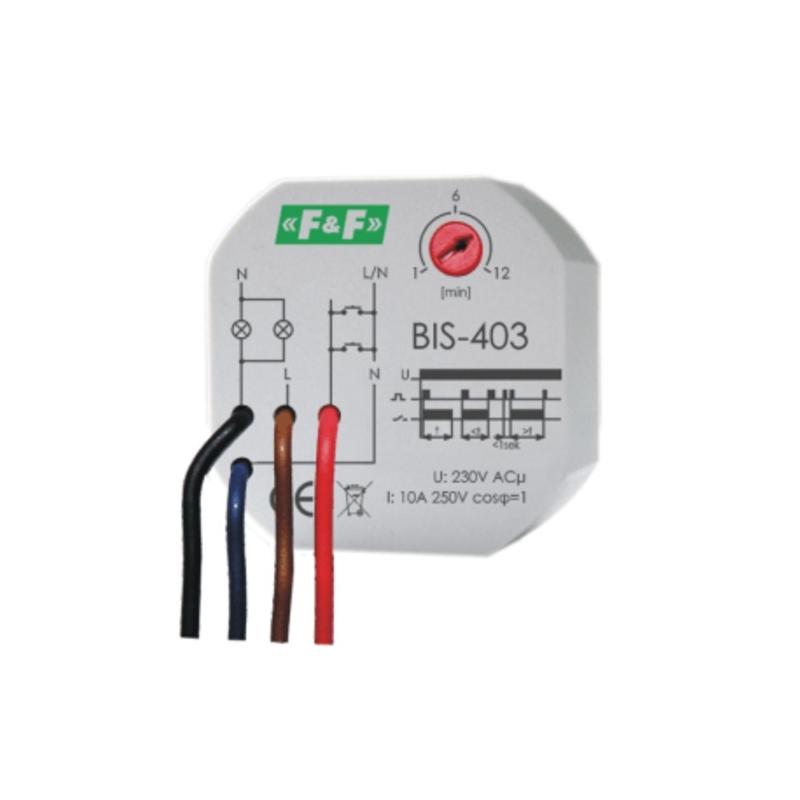

Elektroniczny bistabilny przekaźnik impulsowy umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących. BIS-403 nie może współpracować z wyłącznikami podświetlanymi.

Działanie:

Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie odbiornika nastąpi po następnym impulsie lub samoczynnie po nastawionym czasie wyłączenia. Dwukrotne naciśnięcie przycisku sterującego w czasie do 1sek., spowoduje załączenie oświetlenia na stałe, aż do momentu podania następnego impulsu, który wyłączy przekaźnik.

Przekaźnik nie posiada -pamięci- pozycji styku, tzn., że w przypadku  zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia  to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania.

Dane techniczne:

• zasilanie 230V AC
• prąd obciążenia
• prąd impulsu sterującego
• opóźnienie zadziałania 0,1÷0,2sek
• czas wyłaczenia - regulowany 1÷12min
• pobór mocy 0,4W
• temperatury pracy -25÷50°C
• przyłacze 4×DY 1mm²; l=10cm
• wymiary Ø55, h=13mm
• montaż w puszce podtynkowej Ø60
