Prąd znamionowy 16A, 250 V AC

Przekaźniki zgodnie z EN/IEC 60699

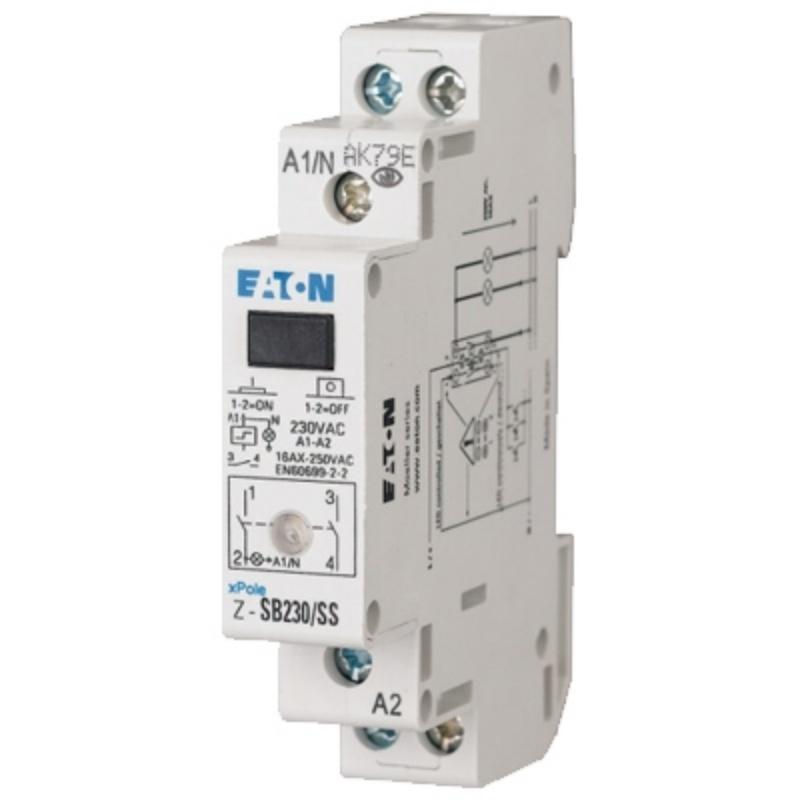

Funkcja sygnalizacji pracy poprzez diodę LED (Z-SB../SS)

Równolegle podłączone neonówki do przycisku wytwarzają prąd bierny, który można skompensować poprzez użycie bloku z kondensatorami. Zapobiega to zbytniemu nagrzewaniu się cewek.

Maksymalna liczba przycisków z lampką podłączonych równolegle ograniczona.

Bezpieczeństwo:

• Przycisk do ręcznego uruchamiania/sprawdzania na przedniej stronie aparatu
• Wszystkie przekaźniki posiadają zaciski pomocnicze dla cewki sterującej i dla styków głównych
• Wykonany z trudnopalnych materiałów wolnych od związków Chloru i Halogenu
• Wytłumione odgłosy pracy wg. VBG4

  Korzyści:

• Szeroki wybór typów
• Bezszmerowa praca
• Łatwe podłączenie przewodów do zacisków
• Szybki montaż na standardową szynę 35 mm
• Duża elastyczność konfiguracji styków
• Łatwy dostęp do podłączenia napięcia sterującego cewki

  Dane techniczne:

  Zasilanie: 230V AC

  Prąd obciążenia: 16A

  Styki: 2Z

  Wymiary: 1 moduł (17,5mm)

  Zakres napięcia: 0,9-1,1 x Us

  Pobór mocy cewki magnesu przy przyciąganiu: 12 VA / 7 W typ.

  Czas sygnału załączającego: > 200 ms

  Odgłosy pracy: wytłumione

  Odporność na udar napięciowy Uimp: 2 kV (1.2/50 μs)

  Czas trzymania załączania: 1 h, 100% z dystansami

  Przekrój zacisków przyłączeniowych:

• 0,5 - 10 mm2 przewód 1-żył. i wielo-żył.
• 0,5 - 6 mm2 tuleja z linką wielo-żył.

  Temperatura pracy: -20°C do +45°C

  Stopień ochrony: IP20
