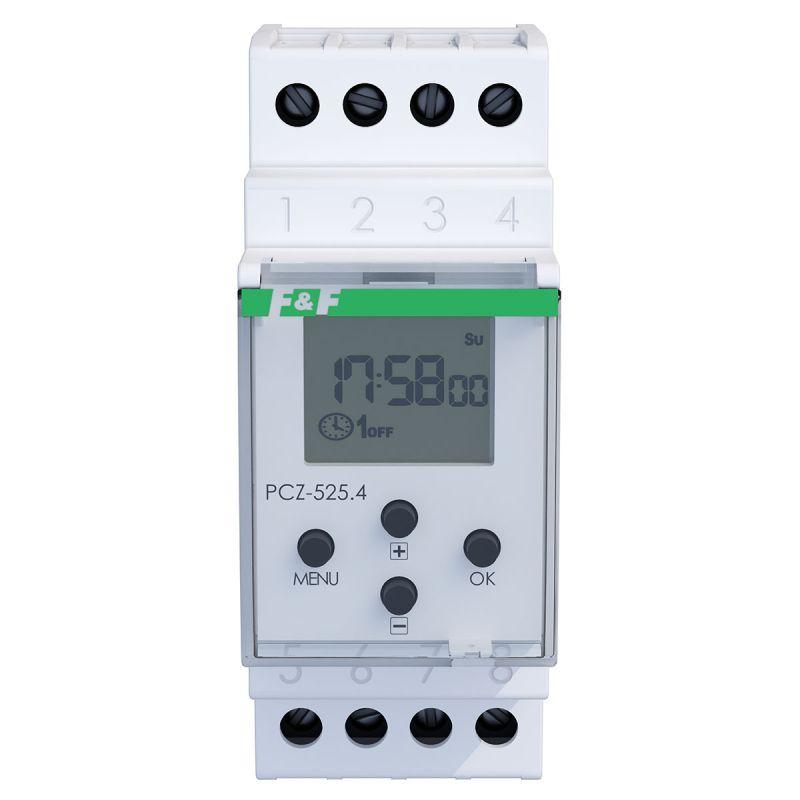

NOWA FUNKCJA W ZEGARZE serii 4

W serii 4 urządzenia można bezprzewodowo odczytać i zapisać konfigurację zegara za pośrednictwem telefonu z systemem Android lub iOS wyposażonego w moduł komunikacji NFC.

Działanie

Zegar astronomiczny na podstawie informacji o bieżącej dacie, współrzędnych geograficznych miejsca jego zainstalowania  samoczynnie wyznacza dobowe, programowe punkty załączenia i wyłączenia oświetlenia. Dokładny czas załączenia i wyłączenia ustalany jest na podstawie obliczenia położenia słońca względem horyzontu.  Program umożliwia wybranie jednej z czterech opcji sterowania (moment włączenia i wyłączenia światła ustawiany jest niezależnie):

1. Astronomiczny zachód i wschód słońca

2. Zmierzch / świt cywilny

3. Korekcja – indywidualna korekcja programowych punktów załączenia i wy-łączenia przez użytkownika: kątowa lub czasowa.

4. Time - wyznaczenie „sztywnej” godziny załączenia lub wyłączenia niezależnej od cyklu wschodów i zachodów

Pomiędzy programowymi punktami załączenia i wyłączenia istnieje możliwość zaprogramowania przerwy nocnej, czyli czasowego wyłączenia  odbiorników w celach oszczędnościowych.

Funkcje zegara

PRACA AUTOMATYCZNA - samoczynna praca według programowych punktów załączenia i wyłączenia styku [załączony symbol  na wyświetlaczu z lewej strony].

PRACA PÓŁAUTOMATYCZNA – możliwość ręcznego włączenia/wyłączenia styku podczas pracy automatycznej. Zmiana obowiązywać będzie do mo-mentu kolejnego włączenia/wyłączenia wynikającego z cyklu pracy automatycznej [pulsujący symbol  na wyświetlaczu z lewej strony].

UWAGA! W trybie półautomatycznym pozycja styku jest przeciwna do tej, który wynika z cyklu programu (czyli w nocy styk jest wyłączony, a w dzień załączony). Praca półautomatyczna działa tylko do końca obecnego cyklu pracy automatycznej, np. wejście w tryb półautomatyczny w dzień spowoduje załączenie światła, aż do momentu, gdy nastąpi pora programowego załączenia wynikająca z cyklu astronomicznego. Wtedy zegar wraca do pracy automatycznej (a światło pozostaje dalej włączone, aż do świtu). Załączenie lub wyłączenie trybu odbywa się przyciskami +/– na poziomie głównym.

PRACA RĘCZNA - [ON] trwałe załączenie styku (poz. 1-5) lub [OFF] trwałe rozłączenie styku (poz. 1-6) przy wyłączonym trybie PRACA AUTOMATYCZNA. [brak symbolu  na wyświetlaczu z lewej strony].

ASTRONOMICZNY WSCHÓD I ZACHÓD SŁÓŃCA - chwile, kiedy centrum dysku słonecznego dotyka horyzontu (parametr h =-0,583°). Ze względu na uproszczenie obliczeń dopuszcza się odchylenie rzędu kilku minut w stosunku do danych wyznaczonych przez „HM Nautical Almanac Office”.

UWAGA! Zaletą ustawienia momentu załączenia/wyłączenia w funkcji położenia tarczy słonecznej jest niewrażliwość na zmianę czasu trwania zmierzchu/świtu dla różnych pór roku, przez co moment załączenia/wyłą-czenia następuje zawsze dla tego samego poziomu jasności.

ZMIERZCH i ŚWIT CYWILNY - także kalendarzowy – faza zachodu Słońca,

w której środek tarczy słonecznej znajdzie się nie więcej niż 6 stopni kątowych poniżej horyzontu (tarcza słoneczna oglądana z Ziemi ma średnicę ok. pół stopnia). W tym czasie pojawiają się na niebie (przy dobrej przejrzystości powietrza) najjaśniejsze gwiazdy i planety („Gwiazda Wieczorna”, „pierwsza gwiazdka” w Wigilię). Ze względu na rozproszenie światła w atmosferze jest jeszcze na ogół dostatecznie dużo światła słonecznego, że wystarcza to jeszcze do normalnej działalności na otwartej przestrzeni bez sztucznych źródeł światła. Świt cywilny (także kalendarzowy) – czas przed wschodem Słońca, kiedy środek tarczy Słońca znajduje się już wyżej niż 6° poniżej linii horyzontu.

PROGRAMOWY PUNKT ZAŁĄCZENIA i WYŁĄCZENIA - czasy załączenia styku (poz. 1-5) i wyłączenia styku (poz. 1-6) wyznaczone w oparciu o wybraną opcję sterowania: astronomiczny wschód/zachód lub świt/zmierzch cywilny oraz lokalizację.

PRZERWA NOCNA - ustawialne przez użytkownika czasowe wyłączenie pomiędzy  programowymi  punktami załączenia i wyłączenia.

KONFIGURACJA - podanie LOKALIZACJI i wyznaczenie PROGRAMOWYCH PUNKTÓW ZAŁĄCZENIA  I  WYŁĄCZENIA.

LOKALIZACJA - współrzędne geograficzne i strefa czasowa miejscowości stosunkowo bliskiej miejsca instalacji zegara. W pamięci zdefiniowane są lokalizacje i strefy czasowe ok. 1500 miejscowości z 51 krajów świata. Możliwe jest wprowadzenie własnych nastaw w postaci lokalizacji geograficznej i strefy czasowej (UTC).

KOD WSPÓŁRZĘDNYCH - przyporządkowane współrzędne geograficzne dla wyszczególnionych miast ułatwiające podanie lokalizacji (miasta i przyporządkowane im kody podano w tabeli na odwrocie instrukcji). Pełna lista krajów i odpowiadających im kodów znajduje się (na dole strony) w plikach do pobrania pod nazwą: Tabela kodów współrzędnych.

KOREKCJA - przyspieszenie lub opóźnienie czasów załączenia/wyłączenia w stosunku do astronomicznych punktów czasowych wschodu i zachodu słońca:

±15° - korekcja kątowa dla momentu załączenia względem położenia środka tarczy słońca wobec horyzontu

±180 min. - korekcja czasowa dla momentu załączenia jako przesunięcia czasowego względem  wschodu/zachodu słońca.

DST - Daylight Saving Time - globalna nazwa  czasu letniego (wolne tłumaczenie: czas pozyskiwania światła słonecznego). Funkcja umożliwiająca wyłączenie automatycznej zmiany czasu.

AUTOMATYCZNA ZMIANA CZASU - Zmiana czasu z zimowego na letni. Opcja pracy ze zmiana lub bez zmiany automatycznej. Sterownik wyposażony został w funkcję wyboru strefy czasowej dzięki czemu pora przełączenia jest zgodna z czasem lokalnym.

PODGLĄD DATY – podgląd ustawionej daty (OK.).

PODGLĄD PROGRAMOWYCH PUNKTÓW WŁ/WYŁ oraz LOKALIZACJI – możliwość podglądu aktualnej pory załączenia i wyłączenia styku oraz nastawionej lokalizacji (wyświetlane są współrzędne geograficzne) i strefy czasowej UTC (w trybie podglądu daty kolejne naciśnięcia przycisków +/−.

KOMUNIKACJA BEZPRZEWODOWA NFC – Możliwość bezprzewodowego odczytania i zapisania konfiguracji zegara sterującego za pośrednictwem telefonu z systemem Android wyposażonego w moduł komunikacji NFC.

APLIKACJA PCZ KONFIGURATOR – Bezpłatna aplikacja dla telefonów i tabletów pracujących w systemie Android i wyposażonych w moduł komunikacji bezprzewodowej NFC.

Funkcje:

* przygotowanie konfiguracji zegara w trybie offline (bez konieczności połączenia z zegarem)

* ustawienia współrzędnych poprzez wybór zdefiniowanej lokalizacji (kod współrzędnych), bezpośrednie wskazanie lokalizacji na mapie w telefonie lub przepisanie bieżącej pozycji zarejestrowanej przez GPS w telefonie.

* odczytywanie i zapisywanie konfiguracji do sterownika

* szybkie programowanie wielu sterowników za pomocą jednej konfiguracji

* odczytywanie i zapisywanie konfiguracji do pliku

* udostępnianie konfiguracji poprzez e-mail, dyski sieciowe, …

* jednoznaczną identyfikację podłączonego zegara i możliwość nadawania urządzeniom własnych nazw

* automatyczne tworzenie kopii zapasowych konfiguracji. W powiązaniu z unikalnym identyfikatorem każdego zegara można łatwo przywrócić wcześniejszą konfigurację

* ustawienie czasu i daty na podstawie zegarka w telefonie

Aplikacja dostępna jest na Google Play!

KOREKCJA CZASOWA ZEGARA – Nastawa comiesięcznej korekty sekund zegara systemowego.

WSKAŹNIK NAŁADOWANIA BATERII – Sterownik wyposażony jest w kontrolę stanu baterii podtrzymującej pracę zegara w przypadku braku głównego zasilania. W przypadku niskiego stanu baterii, użytkownik zostanie poinformowany o konieczności jej wymiany.

KOREKCJA JASNOŚCI LCD – Zmiana kontrastu wyświetlacza umożliwia uzyskanie wyraźnego odczytu LCD dla różnych kątów widzenia.

PAMIĘĆ STANU PRZEKAŹNIKA – Ustawiony stan przekaźnika w trybie ręcznym zapamiętany zostaje również po zaniku zasilania.

PCZ Konfigurator

· komunikacja bezprzewodowa NFC – możliwość bezprzewodowego odczytania i zapisania konfiguracji zegara sterującego za pośrednictwem telefonu z systemem Android, wyposażonego w moduł komunikacji NFC.

· przygotowanie konfiguracji zegara w trybie offline (bez konieczności połączenia z zegarem)

· odczytywanie i zapisywanie konfiguracji do sterownika

· szybkie programowanie wielu sterowników za pomocą jednej konfiguracji

· odczytywanie i zapisywanie konfiguracji do pliku

· udostępnianie konfiguracji poprzez e-mail, dyski sieciowe …

· jednoznaczną identyfikację podłączonego zegara i możliwość nadawania urządzeniom własnych nazw

· automatyczne tworzenie kopii zapasowych konfiguracji. W powiązaniu z unikalnym identyfikatorem każdego zegara można łatwo przywrócić wcześniejszą konfigurację

· ustawienie czasu i daty na podstawie zegarka w telefonie

Dane techniczne:

Typ: astronomiczny

Napięcie zasilania: 24÷264 V AC/DC

Element wykonawczy: przekaźnik

Maksymalny prąd obciążenia: 16 A

Konfiguracja styków: 1 × NO/NC

Separacja styku: TAK

Czas podtrzymania pracy zegara: 6 lat

Typ baterii: 2032 (litowa)

Dokładność wskazań zegara: 1 s

Błąd czasu: ±1 s / 24 h

Czas podtrzymania pracy wyświetlacza: brak

Przyłącze: zaciski śrubowe 4,0 mm²

Moment dokręcający :0,5 Nm

Pobór mocy: 1,5 W

Temperatura pracy: -20÷50°C

Wymiary: 2 moduły (35 mm)

Montaż: na szynie 35 mm

Stopień ochrony: IP20
