Opis produktu:

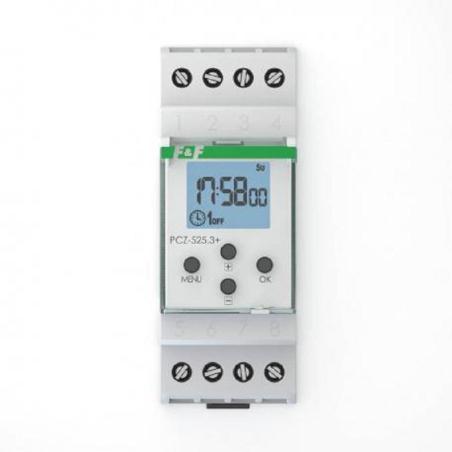

Jednokanałowy, programowany zegar sterujący pracujący w cyklu astronomicznym (momenty załączenia i wyłączenia powiązane są położeniem słońca względem horyzontu) oraz z programowaną przerwą nocną. Możliwość podłączenia zewnętrznego czujnika jasności do korekcji momentu włączenia i wyłączenia. Ustawiany ręczne lub zdalnie przez NFC i aplikację mobilną. Obciążalność styku wykonawczego 16 A [AC-1]. Zewnętrzne wejście sterujące pracą zegara oraz podświetlany wyświetlacz LCD.
Działanie zegara astronomicznego
Zegar załącza i wyłącza sterowany obwód elektryczny o zaprogramowanych porach w cyklu astronomicznym, czyli powiązanym z zadanym położeniem słońca względem horyzontu (np. wschód – zachód, zmierzch – brzask). Programowana przerwa nocna umożliwia wyłączenie oświetlenia np. w środku nocy gdy nie będzie ono już potrzebne. Po podłączeniu zewnętrznego czujnika jasności Sonda Plus możliwe jest korygowanie, w zaprogramowany sposób, momentu włączenia / wyłączenia na podstawie rzeczywistych warunków oświetlenia (np. w pochmurny dzień włączenie światła może nastąpić wcześniej). Zewnętrzny przycisk podłączony do zegara umożliwia tymczasowe przerwanie wykonywania programu i ręczne sterowanie odbiornikiem.

Zastosowanie komunikacji bezprzewodowej NFC w sterownikach czasowych F&F
Technologia NFC (z ang. Near Field Communication) jest formą komunikacji bezprzewodowej bardzo bliskiego zasięgu, zwykle nie przekraczającego kilku centymetrów. Znalazła zastosowanie w rozwiązaniach płatności zbliżeniowej, czy to przy wykorzystaniu płatniczych kart zbliżeniowych, czy poprzez smartfony z funkcją NFC i dedykowaną aplikacją bankową. W kilku urządzeniach produkcji F&F, jako pierwsi, wykorzystaliśmy komunikację NFC do konfiguracji sterowników czasowych. Jest to bardzo proste i wygodne rozwiązanie. Przy pomocy bezpłatnej aplikacji na telefon z systemem Android ustawia się program pracy sterownika. Następnie, aby przepisać program do sterownika, wystarczy zbliżyć do niego telefon – dokładnie w taki sam sposób, jak płacimy za zakupy przy kasie.

Funkcje zegara:

Funkcje zegara astronomicznego z przerwą nocną
praca w trybie automatycznym w cyklu astronomicznym lub w trybie ręcznym,
możliwość podłączenia zewnętrznego czujnika jasności do korygowania momentu włączenia i wyłączenia na podstawie rzeczywistych warunków oświetlenia,
programowanie bezpośrednio w zegarze lub zdalne za pomocą bezpłatnej aplikacji mobilnej PCZ Konfigurator (Android) przy wykorzystaniu komunikacji bezprzewodowej NFC,
precyzyjne obliczanie położenia słońca i powiązanego z tym właściwego momentu włączenia i wyłączenia dzięki ustawianej w zegarze lokalizacji (predefiniowane w zegarze 86 lokalizacji w Polsce i 1500 na świecie, możliwość ustawiania lokalizacji poprzez aplikację PCZ Konfigurator przy wykorzystaniu GPS lub map Google),
predefiniowane punkty włączeń i wyłączeń:
wschód i zachód słońca,
zmierz i brzask,
stała pora załączenia i wyłączenia,
możliwość niezależnego przesunięcia momentu włączenia i wyłączenia względem zachodu i wschodu słońca,
programowana przerwa nocna,
możliwość podłączenia zewnętrznego przycisku do tymczasowego przerywania programu pracy i ręcznego sterowania pracą przekaźnika (przerwa obowiązywać będzie do momentu kolejnego przełączenia wynikającego z cyklu pracy automatycznej),
podświetlany wyświetlacz z funkcją programowania poziomu jasności i kontrastu,
wbudowana, wymienna bateria podtrzymująca ustawienia zegara w przypadku braku zasilania oraz wskaźnik naładowania baterii informujący o konieczności jej wymiany,
automatyczne przełączenie pomiędzy czasem letnim i zimowym,
pamięć stanu przekaźnika – w trybie ręcznym stan przekaźnika zostanie przywrócony po zaniku i powrocie zasilania.
Aplikacja PCZ Konfigurator i zdalne programowanie zegara
Zegar PCZ-525.3 Plus wyposażony jest w moduł komunikacji bezprzewodowej NFC (komunikacja bliskiego zasięgu wykorzystywana min. do płatności zbliżeniowych). Dzięki temu dysponując telefonem, wyposażonym również w moduł komunikacji NFC oraz pracujący pod kontrolą systemu Android, można za pomocą bezpłatnej aplikacji PCZ Konfigurator zdalnie programować pracę zegara.

Działanie:

Do podstawowych możliwości aplikacji PCZ Konfigurator zaliczyć można:

przygotowanie konfiguracji zegara w trybie offline (bez konieczności połączenia z zegarem),
ustawianie lokalizacji zegara przy wykorzystaniu GPS w telefonie lub poprzez bezpośrednie wskazanie lokalizacji na mapach Google,
odczytywanie i zapisywanie konfiguracji do sterownika,
szybkie programowanie wielu sterowników za pomocą przygotowanej wcześniej konfiguracji,
udostępnianie plików z konfiguracją poprzez e-mail, Bluetooth, dyski sieciowe,
jednoznaczną identyfikację podłączonego zegara i możliwość nadawania urządzeniom własnych nazw,
automatyczne tworzenie kopii zapasowych konfiguracji które w powiązaniu z nadaną nazwą zegara pozwolą łatwo przywrócić wcześniejszą konfigurację,
ustawienie czasu i daty na podstawie zegarka w telefonie.

UWAGA!
Aktualnie sprzedawany jest zegar PCZ-525 z indeksem 3.
Jest to indeks oznaczający wersję oprogramowania zegara.
Sprawdź, jaką wersję oprogramowania ma twój zegar i pobierz właściwą instrukcję.

Zastosowanie komunikacji bezprzewodowej NFC w sterownikach czasowych F&F
Technologia NFC (z ang. Near Field Communication) jest formą komunikacji bezprzewodowej bardzo bliskiego zasięgu, zwykle nie przekraczającego kilku centymetrów. Znalazła zastosowanie w rozwiązaniach płatności zbliżeniowej, czy to przy wykorzystaniu płatniczych kart zbliżeniowych, czy poprzez smartfony z funkcją NFC i dedykowaną aplikacją bankową. W kilku urządzeniach produkcji F&F, jako pierwsi, wykorzystaliśmy komunikację NFC do konfiguracji sterowników czasowych. Jest to bardzo proste i wygodne rozwiązanie. Przy pomocy bezpłatnej aplikacji na telefon z systemem Android ustawia się program pracy sterownika. Następnie, aby przepisać program do sterownika, wystarczy zbliżyć do niego telefon – dokładnie w taki sam sposób, jak płacimy za zakupy przy kasie.

Programowanie przy wykorzystaniu NFC ma wiele dodatkowych zalet. Można:

- szybko programować wiele sterowników,

-przechowywać kopię programów w pamięci telefonu,

-udostępniać programy przez np. email do innych użytkowników.

Aby zaprogramować sterownik, nie trzeba go podłączać do zasilania, nie trzeba go nawet w tym celu wyciągać z pudełka.

Dane techniczne:

• Typ astronomiczny
• Napięcie zasilania 24÷264 V AC/DC
• Wejście sterujące wyzwalanie +/L/N
• Maksymalny prąd impulsu sterującego 1 mA
• Element wykonawczy przekaźnik
• Maksymalny prąd obciążenia 16 A
• Konfiguracja styków 1 × NO/NC
• Separacja styku TAK
• Współpraca z przyciskami podświetlanymi NIE
• Czas podtrzymania pracy zegara 6 lat
• Typ baterii 2032 (litowa)
• Dokładność wskazań zegara 1 s
• Błąd czasu ±1 s / 24 h
• Czas podtrzymania pracy wyświetlacza brak
• Przyłącze zaciski śrubowe 4,0 mm²
• Moment dokręcający 0,5 Nm
• Pobór mocy 1,5 W
• Temperatura pracy -20÷50°C
• Wymiary 2 moduły (35 mm)
• Montaż na szynie 35 mm
• Stopień ochrony IP20
• Czujnik jasności Sonda Plus (czujnik należy dokupić oddzielnie)
