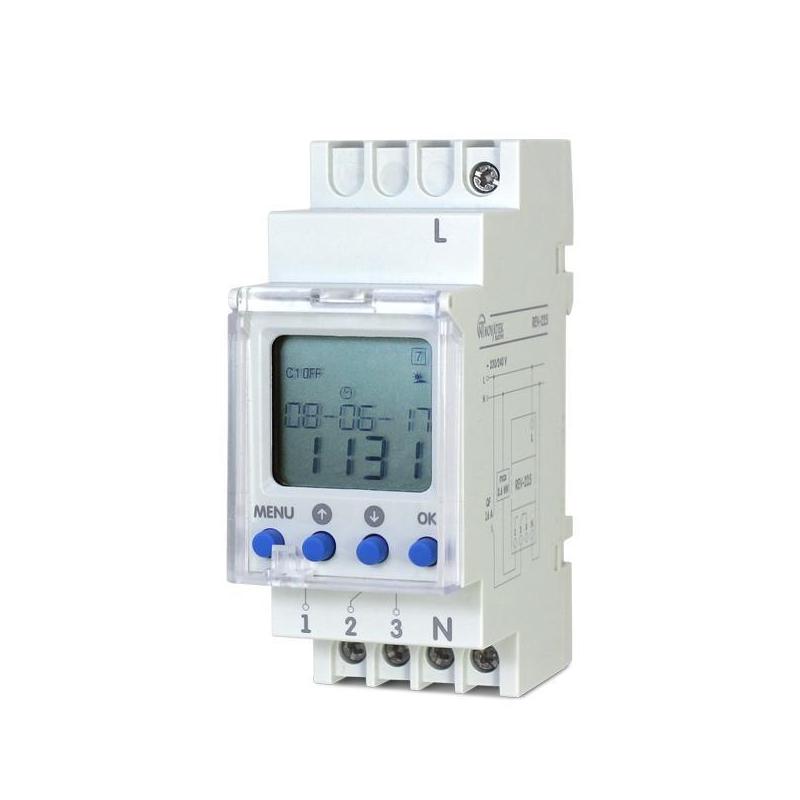

REV – 225 jest mikroprocesorowym urządzeniem, przeznaczonym do sterowania odbiornikami w zależności od czasu astronomicznego rzeczywistego (wschód / zachód słońca).

W REV – 225 automatycznie obliczany jest czas wschodu i zachodu słońca na podstawie wprowadzonych współrzędnych i czasu bieżącego, co pozwala sterować oświetleniem bez stosowania czujników zewnętrznych.

Przewidziane jest ustawienie parametrów programu, umożliwiających odłączenie obciążenia w nocy (przerwa nocna).

Wbudowane źródło zasilania (bateria litowa) zapewnia podtrzymywanie pracy zegara i urządzenia w przypadku odłączenia napięcia zasilającego.

Cechy wyróżniające REV- 225:

• Cyfrowy zegar sterujący z programem astronomicznym;
• Źródło zasilania o żywotności wynoszącej 3 lata (bateria litowa);
• Plombowana pokrywa panelu przedniego;
• Sterowanie za pomocą czterech przycisków;
• Automatyczne przejście na czas letni/ zimowy;
• Wyświetlacz ciekłokrystaliczny;
• Wakacyjny tryb pracy;
• Jeden kanał;
• Podwójny moduł, mocowany na szynie DIN 35 mm.

Przykładowa konfiguracja REV-225

Zegar ustawiony w podany niżej sposób będzie:

• załączał swoje styki godzinę po każdym zachodzie Słońca
• odłączał je godzinę po każdym wschodzie
• wprowadzał przerwę nocną od godziny 02:00 do 02:30

Jest to jedna z wielu możliwości ustawień zegara, pełen opis na stronach nr 6 – 11 dokumentacji technicznej.

Jeśli urządzenie uruchamiane jest po raz pierwszy, należy:

• nacisnąć przycisk menu; jeśli pojawił się napis REV-225 – odczekać 2 sekundy
• za pomocą przycisków „góra” lub „dół” wybrać „polski” i nacisnąć „ok.”
• następnie wprowadzić kolejno aktualne: rok, miesiąc, dzień, godzinę i minutę; powyższe parametry ustawia się za pomocą przycisków „góra” i „dół”
• wybór zatwierdza się przy pomocy „ok”.

Kolejny krok – wprowadzenie współrzędnych geograficznych położenia urządzenia (do określenia godzin wschodów i zachodów). W tym celu należy:

• nacisnąć przycisk „menu”
• za pomocą „góra” i „dół” wybrać ASTRONOM i zatwierdzić „ok.”
• za pomocą „góra” i „dół” wybrać POZYCJA i zatwierdzić „ok”
• znaleźć i wybrać opcję SZEROKO
• określić, czy szerokość jest północnapołudniowa, wybierając POLNOC lub POLUDNIE i zatwierdzając „ok”
• wprowadzić kolejno: ilości stopni i minut za pomocą „góra” i „dół” i zatwierdzić „ok”; po ostatnim zatwierdzeniu, urządzenie powraca z powrotem do menu nadrzędnego
• znaleźć i wybrać opcję DLUGOSC
• określić czy długość geogr. jest wschodnia/zachodnia, wybierając opcje WSCHOD lub ZACHOD i zatwierdzając „ok”
• ustawić wartość długości geograficznej, analogicznie jak dla szerokości
• znaleźć i wybrać opcję STR-CZAS; ustawić UTC (GMT) za pomocą „góra” i „dół” (dla Polski jest to UTC +1), i zatwierdzić „ok”.

Kolejny krok – ustawienie godzinnego przesunięcia względem wschodów i zachodów Słońca. W tym celu należy:

• w menu głównym wybrać ASTRONOM
• następnie wybrać opcję PRZESUN
• za pomocą „góra” zwiększyć przesunięcie do 1 godziny i zatwierdzić „ok.”
• analogicznie wykonać operacje dla zachodu Słońca.

Kolejny krok – ustawienie przerwy nocnej. W tym celu należy:

• w menu głównym wybrać PRZERNOC
• wybrać opcję CI-WYL oraz ustawić godzinę 02:00
• wybrać opcję CI-WL oraz ustawić godzinę 02:30.

Następnie, należy wyjść z menu głównego, dwukrotnie naciskając przycisk „menu”. Urządzenie ma być ustawione w tryb AUTO – należy jednocześnie naciskać „góra” i „dół”, do pojawienia się napisu „AUTO” na wyświetlaczu.
