Opis

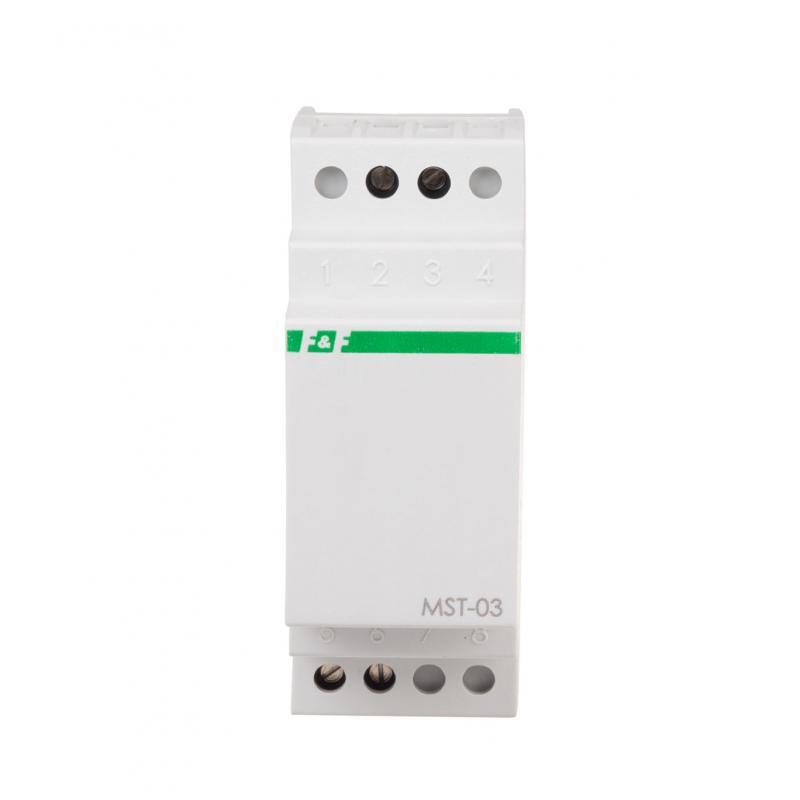

MST-03 przeznaczony jest do ograniczania przetężeń prądu występujących w momencie włączania zasilania obwodów o charakterystyce indukcyjnej lub pojemnościowej. Takie obwody to min. oświetlenie LED, zasilacze impulsowe, oprawy oświetleniowe. MST-03 znajdzie zastosowanie także w przypadku obwodów o charakterystyce nieliniowej, jak np. lampy żarowe lub halogenowe.Działanie ogranicznika prądu rozruchowego MST-03:Załączony wyłącznikiem chwilowym (dzwonkowym) automat Początkowy prąd przepływający przez odbiorniki o charakterze pojemnościowym, indukcyjnym lub nieliniowym może wielokrotnie przekraczać wartości znamionowe. Czas trwania takiego przetężenia jest bardzo krótki (zwykle poniżej 0,1 sekundy). Jednak z uwagi na poziom przetężenia może prowadzić do wyzwolenia zabezpieczeń nadprądowych lub klejenia styków przekaźników w układach automatyki domowej. MST-03 w momencie włączenia wymusza przepływ prądu przez wbudowany termistor NTC, któy ogranicza maksymalną amplitudę prądu. Po upływie czasu 1÷1,5 sekundy termistor zostaje zablokowany. Od tego momentu prąd, bez żadnych ograniczeń, przepływa do obciążenia. Opór termistora zależy od wartości prądu i czasu działania, w związku z czym działanie ograniczenia słabnie z czasem. Minimalizuje to skok prądu, który mógłby pojawić się w momencie odłączenia termistora.
UWAGA!
MST-03 nie jest przeznaczony do płynnego rozjaśniania oświetlenia.
Dane techniczne:
- Napięcie zasilania 230 V AC
- Maksymalny prąd obciążenia AC-1 30 A
- Element wykonawczy przekaźnik + termistor NTC
- Konfiguracja styków 1 × NO
- Napięcie wyjściowe OUT 230 V AC
- Opóźnienie przełączenia 1÷1,5 s
- Przyłącze zaciski śrubowe 4,0 mm²
- Moment dokręcający 0,4 Nm
- Pobór mocy 1 W
- Temperatura pracy -25 ÷ 50 °C
- Wymiary 2 moduły (35 mm)
- Montaż na szynie 35 mm
- Stopień ochrony IP20
Cechy produktu
- Montaż na szynie
