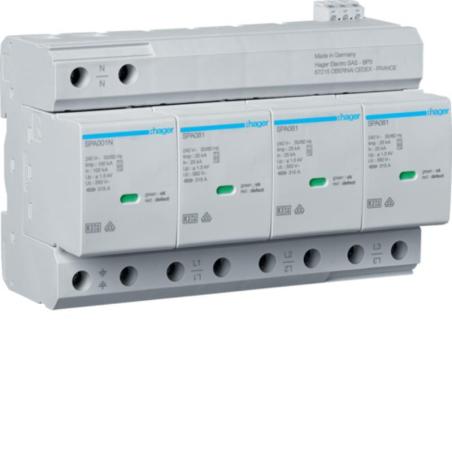

Ogranicznik SPD T1+T2 4P sieć TN-S/TT Iimp=100kA Up≤1,5kV styk

Dane techniczne

Elementy sterujące i wskaźniki

• Sygnalizator optyczny: tak

Charakterystyka elektryczna

• Częstotliwość: 50/60 Hz

Prąd

• Bezpiecznik: 315 A

Parametry elektryczne

• Przekrój przyłącza wejścia SSK, przy elastycznym przewodzie: 0,14 / 1,5 mm²

Konfiguracja sieci

• Rodzaj sieci: TN-S/TT

Wymiary

• Głębokość produktu: 67 mm
• Wysokość produktu: 95,2 mm
• Szerokość produktu: 142,4 mm

Instalacja / Montaż

• Moment dokręcający: 4,5 Nm

Wyposażenie

• Ze stykiem zdalnym: tak

Norma

• Dopuszczenia / atesty: CE, VDE, KEMA
• Badania zgodnie z PN-EN 61643-11: T1+T2
• Dyrektywa europejska WEEE: dotyczy

Bezpieczeństwo

• Stopień ochrony: IP20

Warunki użytkowania

• Temperatura robocza: -40…80 °C
• Temperatura przechowywania/transportu: -40…80 °C

SPD Ograniczniki przepięć kombinowane Typ 1 + Typ 2

Nowoczesne, kompletne ograniczniki kombinowane (hybrydowe) o zaawansowanej budowie:

• zastosowana technologia iskiernikowa, zapewniająca ochronę instalacji i urządzeń przed zagrożeniami pochodzącymi od bezpośrednich lub bliskich wyładowań atmosferycznych, przepięć atmosferycznych indukowanych oraz przepięć łączeniowych,
• parametry techniczne odpowiadające działaniu ochrony dwustopniowej (1+2, dawniej B+C),
• koordynacja energetyczna umożliwiająca ochronę trójstopniową dla urządzeń końcowych w odległości ≤ 5 m,
• spełnienie wymagań III i IV klasy ochrony odgromowej,
• napięciowy poziom ochrony ≤ 1,5 kV,
• wytrzymałość na prąd udarowy do 50 kA,
• zdolność gaszenia prądu następczego do 50 kAeff,
• selektywność z bezpiecznikami o niewielkich prądach znamionowych (brak zbędnych zadziałań wkładki bezpiecznikowej)
• przeznaczone dla różnych typów sieci (TN-S, TN-C, TT).
