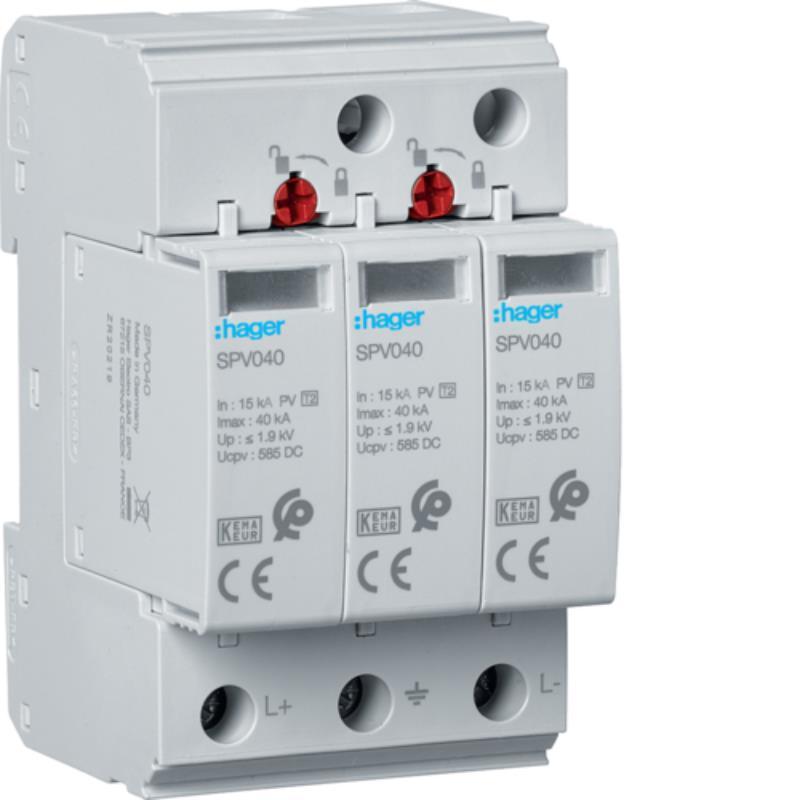

SPD T2 MOV 3P PV do fotowoltaiki In=15kA Up≤3,7 kV Ue=1kVDC

Dane techniczne

Charakterystyka elektryczna

• Napięcie znamionowe łączeniowe Ue (AC): 1000 V

Napięcie

• Maksymalne napięcie trwałej pracy Uc: 1170 V
• Napięciowy poziom ochrony Up: 3,7 kV

Prąd

• Największy prąd wyładowczy Imax (8/20µs, IEC 61643): 40 kA

Parametry elektryczne

• Przekrój przyłącza wejścia SSK, przy elastycznym przewodzie: 0,14 / 1,5 mm²

Wymiary

• Głębokość produktu: 58,2 mm
• Wysokość produktu: 89,8 mm
• Szerokość produktu: 53,4 mm

Instalacja / Montaż

• Moment dokręcający: 3

Podłączenie

• Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut): 35 mm²
• Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka): 25 mm²

Wyposażenie

• Ze stykiem zdalnym: nie

Norma

• Dopuszczenia / atesty: KEMA, CMIM
• Badania zgodnie z PN-EN 61643-11: T2
• Dyrektywa europejska WEEE: dotyczy

Warunki użytkowania

• Temperatura robocza: -40…80 °C
