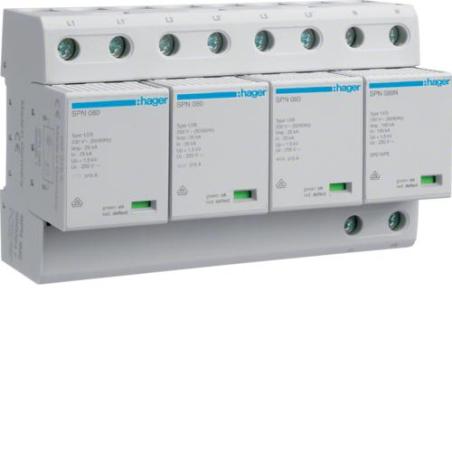

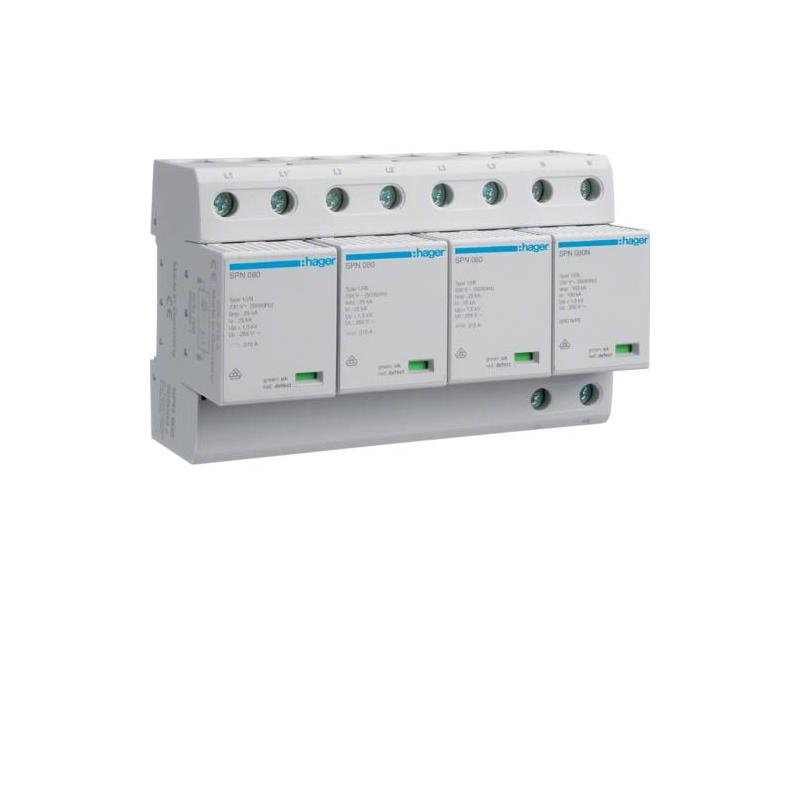

SPD Ogranicznik przepięć T1 kombinowany 4P sieć TT Iimp=100kA Up≤1,5kV

Dane techniczne

• Badania zgodnie z IEC61643-1 / VDE0675-6:    1/ B/ T1
• Największy prąd wyładowczy (Imax) lub Prąd udarowy (Iimp):    100 kA
• Maksymalne napięcie trwałej pracy Uc:    255 V
• Napięciowy poziom ochrony Up:    1,5 kV
• Rodzaj sieci:    TT
• Sygnalizator optyczny:    Sygnalizacja awarii
• Styk zdalny:    nie
• Napięcie znamionowe łączeniowe Ue (AC):    230/400 V
• Częstotliwość znamionowa:    50/60 Hz
• Liczba biegunów:    4 P
• Liczba modułów:    8
• Temperatura pracy:    -40 do 60 °C
• Temperatura magazynowania:    -40 do 80 °C
• Liczba przewodów - linka:    35mm²
• Liczba przewodów - drut:    35mm²
• Moment dokręcający:    3,6Nm
• Szerokość zainstalowanego produktu:    144 mm
• Głębokość zainstalowanego produktu:    83 mm

SPD Ograniczniki przepięć kombinowane Typ 1 - nowoczesne, kompletne ograniczniki kombinowane (hybrydowe) o zaawansowanej budowie:

• zastosowana technologia iskiernikowa, zapewniająca ochronę instalacji i urządzeń przed zagrożeniami pochodzącymi od bezpośrednich lub bliskich wyładowań atmosferycznych, przepięć atmosferycznych indukowanych oraz przepięć łączeniowych,
• parametry techniczne odpowiadające działaniu ochrony dwustopniowej (1+2, dawniej B+C),
• koordynacja energetyczna umożliwiająca ochronę trójstopniową dla urządzeń końcowych w odległości ≤ 5 m,
• spełnienie wymagań III i IV klasy ochrony odgromowej,
• napięciowy poziom ochrony ≤ 1,5 kV,
• wytrzymałość na prąd udarowy do 50 kA,
• zdolność gaszenia prądu następczego do 50 kAeff,
• selektywność z bezpiecznikami o niewielkich prądach znamionowych (brak zbędnych zadziałań wkładki bezpiecznikowej)
