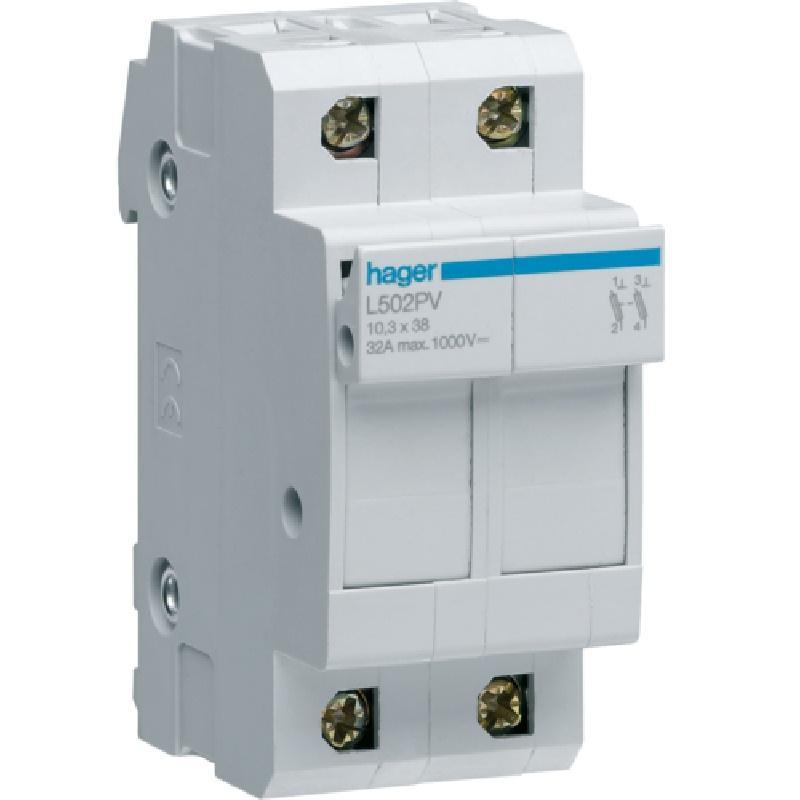

Dane techniczne

Konstrukcja

• Liczba biegunów: 2 P
• Układ biegunów: 2 P
• Elementy sterujące i wskaźniki
• Sygnalizator optyczny: nie
• Charakterystyka elektryczna
• Częstotliwość: 50 Hz
• Typ napięcia zasilającego: DC
• Napięcie znamionowe łączeniowe Ue (AC): 690/1000 V

Napięcie

• Znamionowe napięcie izolacji Ui: 690 V
• Znamionowe napięcie pracy Un (DC): 1000 V

Prąd

• Prąd znamionowy wkładki bezpiecznikowej: 2/4/6/8/10/12/16/20/25/32 A
• Współczynnik korekcyjny prądu
• Współczynnik korygujący prądu dopuszczalnego w zestawieniu > 10 faz: 0,7
• Współczynnik korygujący prądu dopuszczalnego dla 1-3 faz obok siebie: 0,9
• Współczynnik korygujący prądu dopuszczalnego dla 4-6 faz obok siebie: 0,9
• Współczynnik korygujący prądu dopuszczalnego dla 7-9 faz obok siebie: 0,85
• Współczynnik korygujący prądu dopuszczalnego powyżej 20°C: 1
• Współczynnik korygujący prądu dopuszczalnego powyżej 30°C: 0,95
• Współczynnik korygujący prądu dopuszczalnego powyżej 40°C: 0,9
• Współczynnik korygujący prądu dopuszczalnego powyżej 50°C: 0,8

Bezpiecznik

• Charakterystyka bezpiecznika: gPV

Moc

• Całkowite straty mocy dla prądu znamionowego: 2,2 W
• Wytrzymałość
• Wytrzymałość elektryczna (liczba cykli): 2000
• Wytrzymałość mechaniczna (liczba cykli): 5000

Wymiary

• Głębokość produktu: 75 mm
• Wysokość produktu: 77 mm
• Szerokość produktu: 35 mm
• Instalacja / Montaż
• Moment dokręcający: 2 Nm

Podłączenie

• Przekrój przewodu sztywnego (drut) w zacisku: 16mm²
• Przekrój przewodu elastycznego (linka) w zacisku: 10mm²

Norma

• Dyrektywa europejska WEEE: dotyczy

Bezpieczeństwo

• Stopień ochrony: IP20
• Warunki użytkowania
• Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 3
• Temperatura magazynowania: -25 do 80 °C

Temperatura

• Temperatura kalibracji: 30 °C
