Trójfazowy licznik zużycia energii czynnej i biernej, z portem RS-485 i protokołem Modbus RTU.

Przeznaczenie

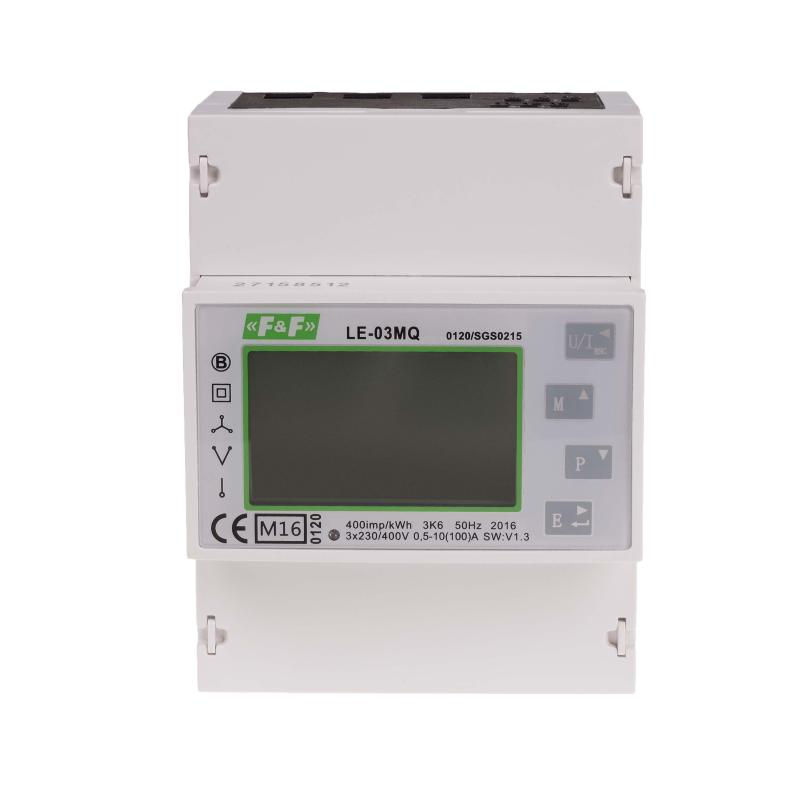

LE-03MQ jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego jednofazowego lub trójfazowego w układzie bezpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu RS-485. Konfiguracja licznika odbywa się poprzez menu konfiguracyjne dostępnego z panelu czołowego oraz poprzez port komunikacyjny zgodnie z funkcjami programowymi Modbus RTU.

Funkcje

• 3-fazowy
• dwukierunkowy (4-kwadrantowy)
• pomiar bezpośredni 100 A
• wskazanie kWh/kvar (pobrana/oddana)
• wskazania parametrów sieci
• zgodność z MID
• protokół Modbus RTU
• port RS-485
• wyjście impulsowe SO
• podświetlany, wielofunkcyjny wyświetlacz LCD
• zabezpieczenie konfiguracji licznika hasłem

Mierzone wartości

• Energia czynna pobrana/oddana     AE+/AE-     [kWh]
• Energia bierna pobrana/oddana     RE+/RE-     [kvarh]
• Napięcia fazowe     U1, U2, U3     [V]
• Prądy fazowe     I1, I2, I3     [A]
• Częstotliwość     F     [Hz]
• Moc czynna     P     [W]
• Moc bierna     Q     [var]
• Moc pozorna     S     [VA]
• Współczynnik mocy     cosϕ
• Harmoniczne     THD
• Zapotrzebowanie na moc i prąd

Dane techniczne

• napięcie odniesienia      3×230/400V+N
• prąd bazowy*     0,5÷10A
• prąd maksymalny*     100A
• prąd minimalny*     0,04A
• napięcie mierzone
•    L-N     100÷289V AC
•    L-L     173÷500V AC
• dokładność pomiaru (zgodnie z IEC61036)     klasa 1
• przeciążalność     30×lmax/10ms
• izolacja     4kV/1min.; 6kV/1μs
• pobór własny licznika     <10VA; <2W
• zakres wskazań liczydła       0÷99999,99kWh
• stała licznika kWh     0,01; 0,1; 10, 100 imp/kWh
• stała licznika kvarh     0,01; 0,1; 10, 100 imp/kvar
• sygnalizacja sczytywania     2×LED
• wyjście impulsowe kWh/kvarh     otwarty kolektor
• napięcie podłączenia kWh/kvarh     <30V DC
• prąd podłączenia kWh/kvarh     <27mA
• czas impulsu kWh/kvarh     60, 100, 200 ms
• port     RS-485
• protokół komunikacyjny     Modbus RTU
• temperatura pracy     -20÷55°C
• przyłącze     zaciski śrubowe 25mm²
• wymiary     2 moduły (35mm)
• montaż     na szynie TH-35 mm
• stopień ochrony     IP51

*) Prąd bazowy  - określa wartość prądu, przy którym procentowy błąd pomiarowy jest bliski zeru. Jeśli prąd płynący przez licznik jest większy od bazowego, wówczas błąd pomiarowy ma znak ujemny, co działa na korzyść płatnika za energię elektryczną. Natomiast, jeśli prąd płynący przez licznik jest mniejszy od bazowego, wówczas procentowy błąd pomiarowy ma znak dodatni, co działa na niekorzyść płatnika ze energię elektryczną. Powyższe stwierdzenia wynikają z charakterystyki metrologicznej (procentowy błąd pomiarowy w funkcji prądu), dołączanej do instrukcji obsługi licznika energii elektrycznej. Oczywistym jest, że licznik mierzy poprawnie energię elektryczną z dokładnością klasy licznika w całym zakresie pomiarowym.

Prąd maksymalny -  to maksymalny prąd, jakim możemy stale obciążać licznik energii elektrycznej.

Prąd minimalny - najniższa wartość pradu obciązenia, którą licznik wykrywa i rejestruje.

Znakowanie na urządzeniu:    5(100)A   - pozycja 1 (przed nawiasem): prąd bazowy 5A; pozycja 2 (w nawiasie): prąd maksymalny 100A.
