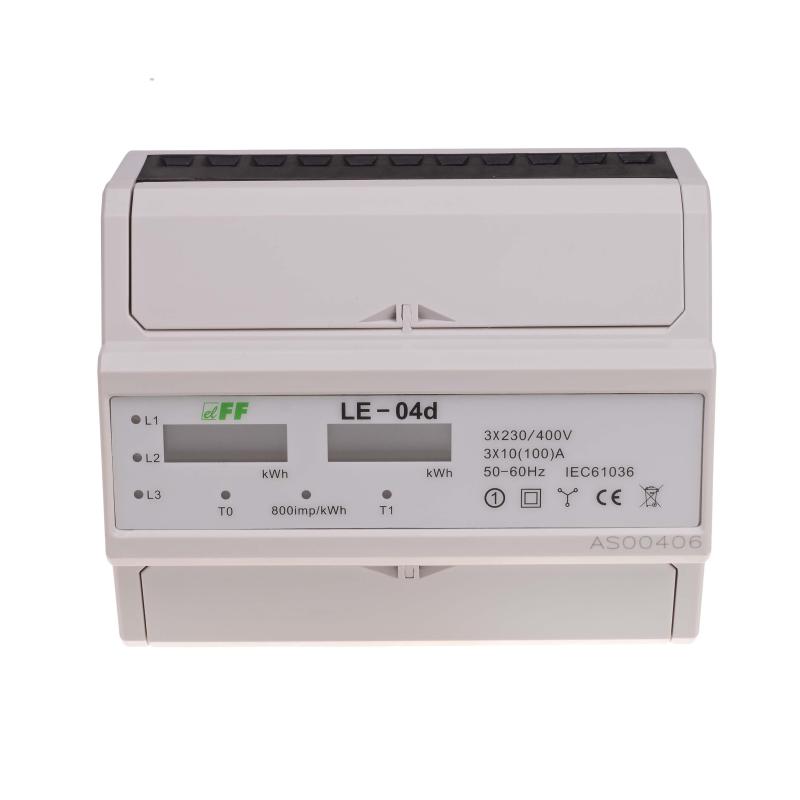

Licznik energii elektrycznej. Dwutaryfowy. Prąd 100A.

Przeznaczenie:

LE-04d jest statycznym (elektronicznym) wzorcowanym licznikiam energii elektrycznej służącym jako podliczniki do pomiaru energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim.

Licznik przystosowany jest do współpracy z zewnętrznym zegarem sterującym i przeznaczony jest do pomiaru i rozliczeń w systemie dwytaryfowym.

Działanie:

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem LED (800imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym a jej wartość  wskazywana jest przez przez segmentowy wyświetlacz LCD. Cyfry po przecinku oznaczają części setne (.11 kWh =110Wh).
Licznik przystosowany jest do pomiaru energii elektrycznej w systemie dwutaryfowym. Do wskazań wartości poboru energii w danej taryfy służą oddzielne wyświetlacze T0 i T1. Przełączenie między taryfami odbywa się w momencie podania napięcia sterującego na wejście D licznika (zaciski 10-11). Służyć do tego może zewnętrzny zegar sterujący. Licznik T0 sczytuje wartość poboru energii przy braku napięcia sterującego na wejściu D. Licznik T1 sczytuje wartość poboru energii od momentu pojawienia się napięcia sterującego na wejściu D aż do jego zaniku. Praca danego licznika sygnalizowana jest swieceniem odpowiedniej LED.

Licznik posiada wyjście impulsowe VO (zaciski 8-9). Pozwala to na podłączenie innego urządzenia impulsowego sczytującego generowane impulsy przez licznik.

Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.

Licznik posiada możliwość plombowania  osłon zacisków  wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.

Dane techniczne:

• napięcie odniesienia  3×230V+N
• prąd bazowy 10A
• prąd maksymalny 100A
• prąd minimalny 0,04A
• dokładność pomiaru zgodnie z IEC61036 klasa 1
• zakres wskazań liczydła   0÷99999,99kWh
• stała licznika (1,25Wh/imp)    800imp/kWh
• sygnalizacja sczytywania 4×LED czerwona
• sygnalizacja pracy liczników t1 i T2 2×LED czerwona
• wyjście impulsowe VO typu otwarty kolektor
• napięcie podłączenia VO <24v dc="" p="">
• prąd podłączenia VO <30mA
• stała VO (1,25Wh/imp)    800imp/kWh
• czas impulsu VO 90msek
• pobór własny licznika <10VA; <2w p="">
• stopień ochrony IP20
• temperatura pracy  -20÷55°C
• przyłącze zaciski śrubowe 25mm²
• wymiary 7 modułów (122mm)
• montaż na szynie 35mm
