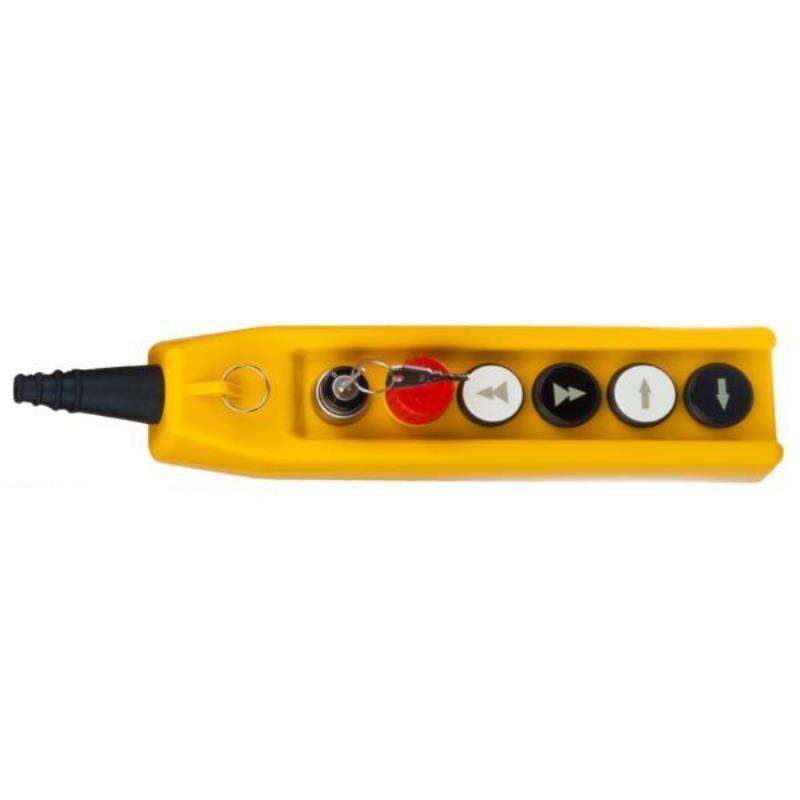

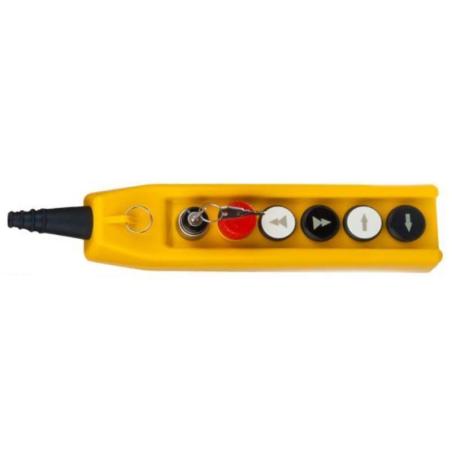

Kaseta suwnicowa PKS-6W04: 1 Przycisk z kluczykiem SP22-SAV-10, 1 Przycisk bezpieczeństwa, 2 Przyciski z stykami NO+NO/2, 2 Przyciski z 1 stykiem NO.

ELEMENTY SKŁADOWE

• Napęd B SP22-1414R01
• Napęd kompaktowy suwnicowy PKS-1401
• Łączniki przycisków SP22 standardowe
• Dławnica PKS-7602P01

DANE TECHNICZNE

• Napięcie znamionowe izolacji Ui 500 V
• Prąd znamionowy ciągły Iu=Ith 10 A
• Prąd znamionowy łączeniowy Ie w kat.AC-15 2,5 A (230 V); 1,6 A (400/500 V)
• Prąd znamionowy łączeniowy Ie w kat.DC-13 4 A (24 V); 1 A (110 V); 0,25 A (220 V)
• Zabezpieczenie zwarciowe torów łącznika 10 A (wkładka bezpiecznikowa szybka); 1 kA (spodziewany prąd zwarciowy dla Ue=500 V)
• Trwałość mechaniczna 0,3 mln (cykli przestawieniowych)
• Trwałość łączeniowa 0,2 mln (przy znamionowych napięciach i prądach łączeniowych); 1,0 mln (cykli łączeniowych)
• - do 80 VA (łączenie elektromagnesów prądu przemiennego)
• - do 10 W (łączenie elektromagnesów prądu stałego)
• Częstość łączeń do 3600 h-1
• Temperatura otoczenia -40 ... +70°C (pracy); -40 ... +70°C (przechowywania)
• Odporność na wibrację (wg PN-EN 60068-2-6) 2...13, 2...100 Hz (częstotliwość); ± 1 mm (amplituda); ± 0,7 g (przyspieszenie)
• Odporność na udary (wg PN-EN 60068-2-27) 15 g (przyspieszenie szczytowe); 11 ms (czas trwania impulsu)
• Odporność na wilgotne gorąco cykliczne (PN-EN 60068-2-30) 55°C (temperatura otoczenia); 95% (wilgotność względna)
• Odporność na mgłę solną cykliczną (wg PN-EN 60068-2-52) ostrość próby 1
• Stopień ochrony kasety IP65
• Przekrój przewodów przyłączeniowych 2× 1...2,5 mm² (jednodrutowych); 2× 0,75...1,5 mm² (linek)
• Położenie pracy dowolne
• Oznaczenie zacisków PN-EN 50013
• Zgodność z normą PN EN 60204-32
• PN EN 60947-1
• PN-EN 60947-5-1
• PN-EN 60947-5-5
• 2006/42/WE -Dyrektywa maszynowa
• 2006/95 WE -Dyrektywa niskonapięciowa
