Przeznaczenie:

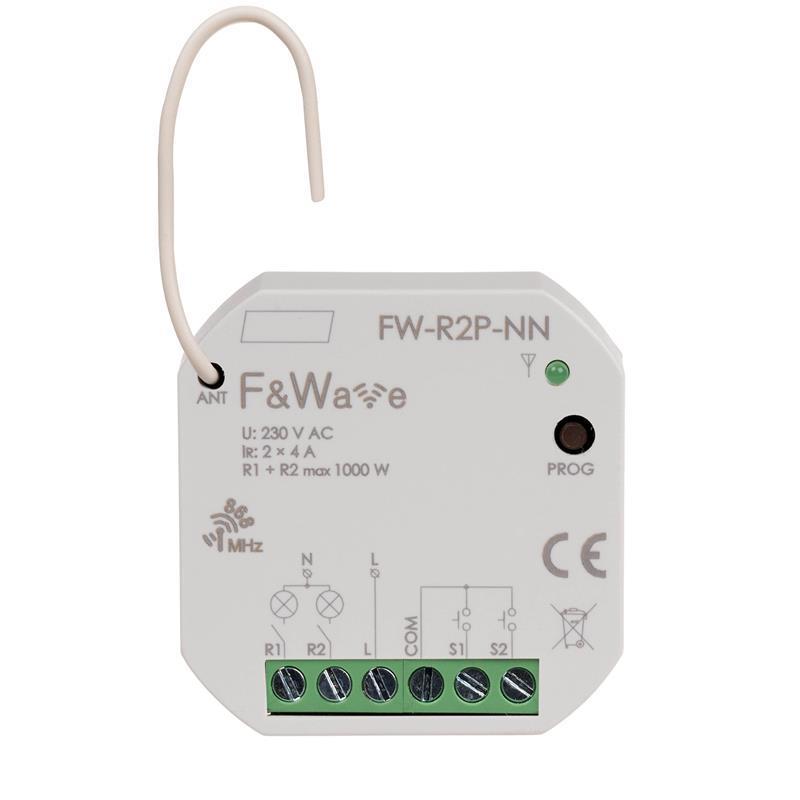

Dwukanałowy przekaźnik bez przewodu „N”
Zaprojektowany do sterowania radiowego oświetleniem w tradycyjnych, już istniejących, instalacjach elektrycznych.

Stare i tradycyjnie prowadzone instalacje elektryczne nie oznaczają konieczności rezygnacji z nowoczesnych rozwiązań. Wielofunkcyjne przekaźniki radiowe, jednokanałowe FW-R1P-NN oraz dwukanałowe przekaźniki FW-R2P-NN, montuje się w puszce pod przyciskiem. Przekaźniki łączy się w szereg ze sterowanym obciążeniem, co oznacza, że do ich działania nie jest wymagane prowadzenie przewodu neutralnego do puszki z przyciskiem.

Moduł przekaźnikowy do tradycyjnych instalacji bez przewodu N

Przekaźniki FW-R1P-NN oraz dwukanałowy przekaźnik FW-R2P-NN współpracują z nadajnikami zdalnego sterowania radiowego F&Wave (piloty, breloki) oraz przyciskami lokalnymi. Umożliwiają sterowanie odbiornikami o sumarycznej mocy od 5 do 1000W (**)

Realizowane funkcje:
• Bistabilne
• Czasowe - od 1 sekundy do 48 godzin.
• Monostabilne
• Włącz - sterowanie centralne
• Wyłącz - sterowanie centralne

Konstrukcja odbiorników umożliwia powiązanie każdego kanału odbiornika z 32 różnymi nadajnikami.
Sterowanie lokalne - możliwość sterowania przekaźnika z użyciem dowolnego przycisku. Wejścia lokalne mogą mieć przyporządkowaną dowolną funkcję przekaźnika.

(**) W przypadku pracy z lampami LED małej mocy zaleca się dodatkowo zastosować FW-BYPASS-NN podłączony równolegle do sterowanej lampy.

F&Wave-proste sterowanie radiowe także dla "starych" instalacji
Radiowy system zdalnego sterowania radiowego F&Wave to rozwiązanie dla każdego, kto szuka nieskomplikowanych udogodnień codziennego zycia. Dzięki przekaźnikom bez przewodu "N" można zdalnie sterować oświetleniem bez konieczności kładzenia dodatkowych przewodów elektrycznych-wystarczy zainstalować przekaźnik w puszce pod przyciskiem "starej" instalacji.

Dane techniczne:

• Napięcie zasilania 85÷265 V AC/DC
• Liczba kanałów 2
• Wejścia sterownicze 2
• Obciążalność wyjścia (AC-1) 2 x 4 A / 230 V
• Element wykonawczy przekaźnik
• Częstotliwość radia 868 MHz
• Przyłącze zaciski śrubowe 2,5 mm²
• Moment dokręcający 0,4 Nm
• Pobór mocy czuwanie/praca 0,25 W / 0,6 W
• Temperatura pracy -25 ÷ 65°C
• Wymiary 43 mm x 48 mm x 20 mm
• Montaż w puszce podtynkowej Ø60
• Stopień ochrony IP20
