Opis produktu:

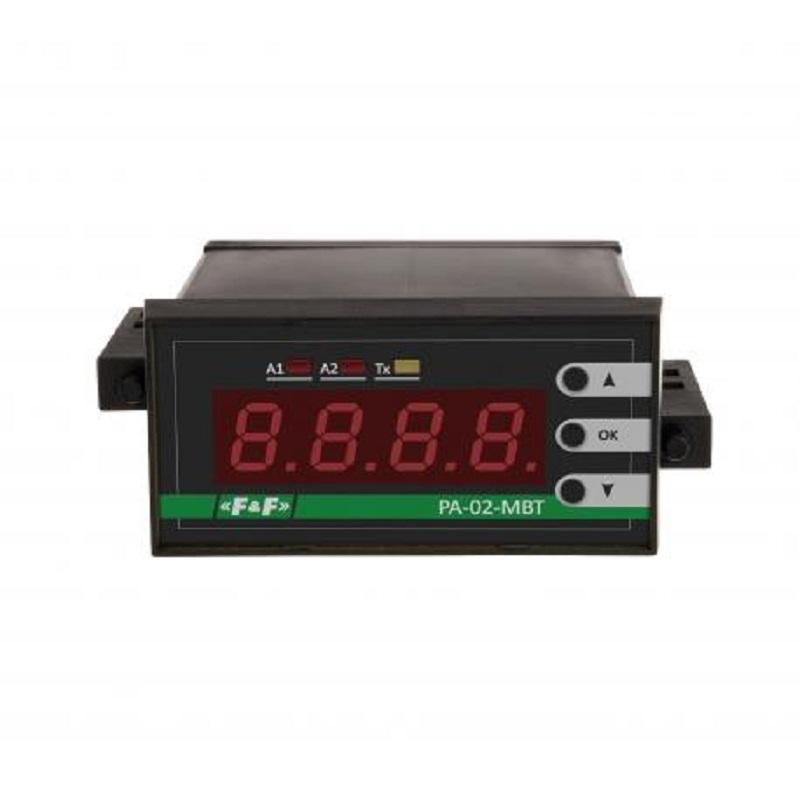

PA-02-MBT jest panelowym przetwornikiem sygnałów 0÷20 mA/0÷10 V z możliwością ustawienia dwóch niezależnych alarmów, które sterują dwoma przekaźnikami.

Wynik skalowany jest według charakterystyki liniowej ustawionej przez użytkownika.
Urządzenie wyposażone jest w magistralę Modbus RTU, co umożliwia zdalną konfigurację oraz odczyt mierzonych parametrów. Moduł zamykany jest w obudowie panelowej 36×72 mm z 14 mm wyświetlaczem w przedniej części. Dodatkowo na panelu przednim znajdują się diody sygnalizujące aktualny stan wyjść alarmowych oraz dioda sygnalizująca komunikację Modbus. Przyciski służą do lokalnego konfigurowania parametrów urządzenia.

Dane techniczne:

• Typ przetwornik sygnałów
• Napięcie zasilania 9÷30 V AC/DC
• Konfiguracja styków 2 × NO/NC
• Separacja styku TAK
• Wejście pomiarowe separowane 0÷20 mA/0÷10 V
• Histereza alarmów 1÷9999
• Dolny próg alarmów -999÷9998
• Górny próg alarmów -998÷9999
• Opóźnienie alarmów 0 s÷180 s
• Wyświetlacz 4-cyfrowy LED (wysokość cyfry 14 mm)
• Dokładność pomiaru 1%
• Protokół komunikacyjny MODBUS RTU
• Prędkość - ustawiana 1200÷115200 bit/s
• Bity danych 8
• Bity stopu 1 lub 2
• Bity parzystości EVEN / ODD / NONE
• Adres 1÷247
• Prąd obciążenia przekaźnika 6 A
• Maksymalny pobór prądu 100 mA
• Przyłącze zaciski śrubowe 1,5 mm²
• Moment dokręcający 0,4 Nm
• Temperatura pracy -10÷40°C
• Wymiary 72 ×36 ×72 mm
• Otwór montażowy 66 mm × 66 mm
• Montaż tablica
• Stopień ochrony IP20
