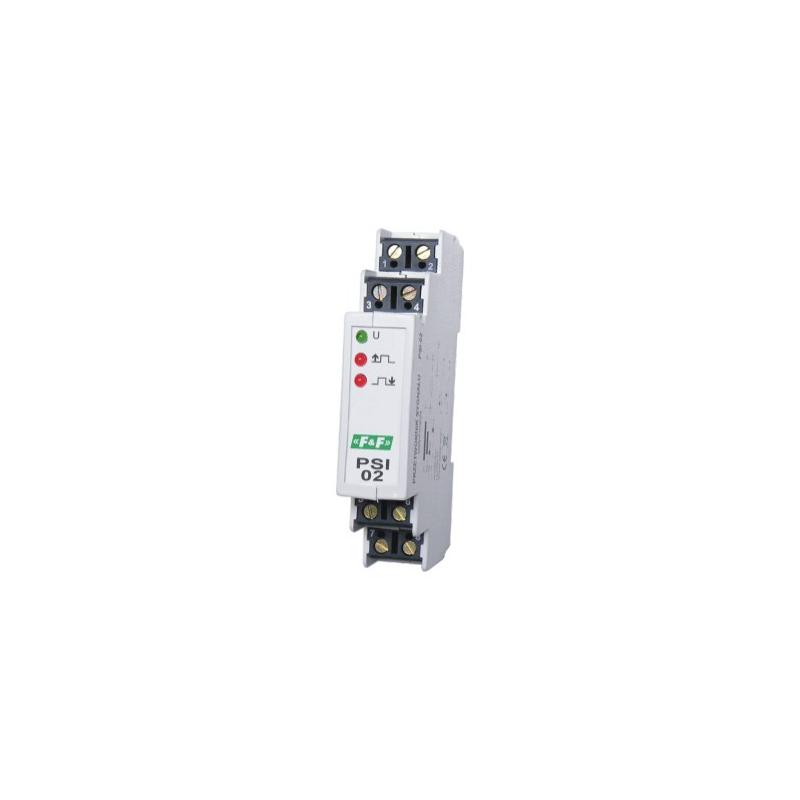

PRZETWORNIK SYGNAŁU -CIĄGŁY-IMPULS-

Przeznaczenie:

PSI-02 służy do zamiany ciągłego sygnału sterującego na pojedyncze impulsy sterujące wymagane w układach sterowania automatyki.

Działanie:

• Przetwornik po otrzymaniu sygnału sterującego na wejściu UST (zbocze narastające)  generuje  impuls na  wyjściu 6 (styk 5-6 zostanie zamknięty na czas 1 sek.). Po zaniku sygnału sterującego (zbocze opadające) przetwornik generuje drugi impuls na  wyjściu 8 (styk 7-8 zostanie zamknięty na czas 1 sek.).
• Przykład zastosowania
• Układ grupowego sterownia rolet.

Dane techniczne:

• zasilanie  <1A 1000V PSI-02 24V  24V AC/DC
• prąd obciążenia  <2×8A
• styk  2× separowany 1Z
• sygnał wejściowy PSI-02 230V  230V AC; PSI-02 24V  24V AC/DC
• czas sygnałów wyjściowych  1sek
• temperatura pracy  -25÷50°C
• przyłącze zaciski śrubowe 2,5mm²
• wymiary 1 moduł (17,5mm)
• montaż na szynie TH-35
