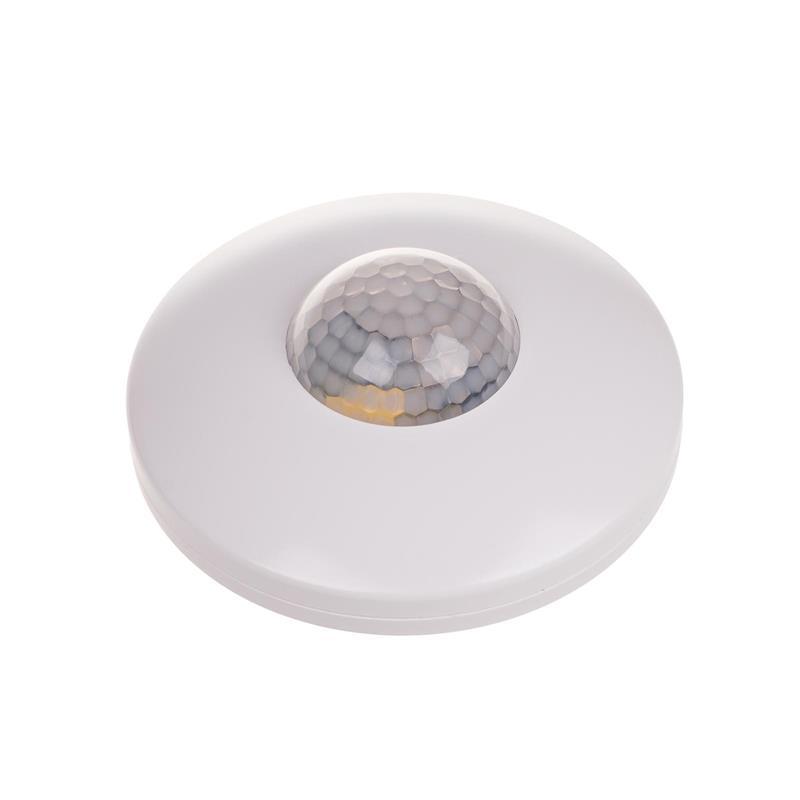

Sufitowy czujnik ruchu na podczerwień IP40

Czujnik ruchu służy do automatycznego, czasowego załączania oświetlenia w przypadku pojawienia się osoby lub innego obiektu w takich miejscach, jak  korytarze, podwórza, podejścia i podjazdy, garaże, itp.

Działanie sufitowego czujnika ruchu na podczerwień (pasywnego)Pasywny sufitowy czujnik ruchu z detekcją promieniowania podczerwonego wykrywa przemieszczanie się źródeł ciepła znajdujących się w jego zasięgu.

 Na skuteczność jego detekcji wpływają:- ilość ciepła emitowanego przez poruszający się obiekt oraz temperatura otoczenia,- wielkość poruszającego się obiektu,- kierunek oraz prędkość ruchu.

Najmniejszą efektywność pasywny sufitowy czujnik ruchu wykazuje, gdy :- temperatura poruszającego się obiektu jest zbliżona do temperatury otoczenia (np. nasłonecznione pomieszczenie, kaloryfer w polu detekcji, itp.),- obiekt porusza się z małą prędkością bezpośrednio w kierunku czujnika,- rozmiary poruszającego się obiektu będą niewielkie w porównaniu z obszarem strefy detekcji.

W przypadku zamontowania sufitowego czujnika ruchu zbyt blisko załączanego źródła światła, układ może się wzbudzać, tzn. czujnik samoczynnie będzie załączał i wyłączał źródło światła. Należy odsunąć czujnik ruchu od załączanego źródła światła na odpowiednią odległość.

Posiada również automat zmierzchowy, zapobiegający załączeniu sterowanego oświetlenia w ciągu dnia.

Czujnik ruchu może pracować wewnątrz pomieszczeń oraz na zewnątrz w miejscach, w których nie jest narażony na bezpośrednie opady deszczu lub śniegu oraz na możliwość zabryzgania wodą lub inną cieczą obudowy czujnika i jego punktów połączeń elektrycznych.

Dane techniczne:

• Napięcie zasilania 195÷265 V AC
• Maksymalny prąd obciążenia AC-1 4 A *
• Czas wyłączenia 3 s÷12 min. (±3 min.)
• Próg aktywacji zmierzchowej 10÷2000 Lx
• Detekcja ruchu 0,6÷1,5 m/s
• Pole detekcji poziomej 360°
• Maks. regulowany promień detekcji (h: 2.5 m, Temp. ˂ 24 °C) 5 m
• Wysokość montażu czujnika 2,5÷3,5 m
• Moc podłączona lampy żarowe 800 W
• Moc podłączona lampy świetlówkowe 400 W
• Rodzaj detekcji promieniowanie podczerwone
• Przyłącze zaciski śrubowe 1,0 mm²
• Moment dokręcający 0,25 Nm
• Pobór mocy czuwanie/praca 0,10 W/0,45 W
• Temperatura pracy -10÷40°C
• Wymiary Ø-115 mm, h-47 mm
• Montaż natynkowy
• Stopień ochrony IP40
