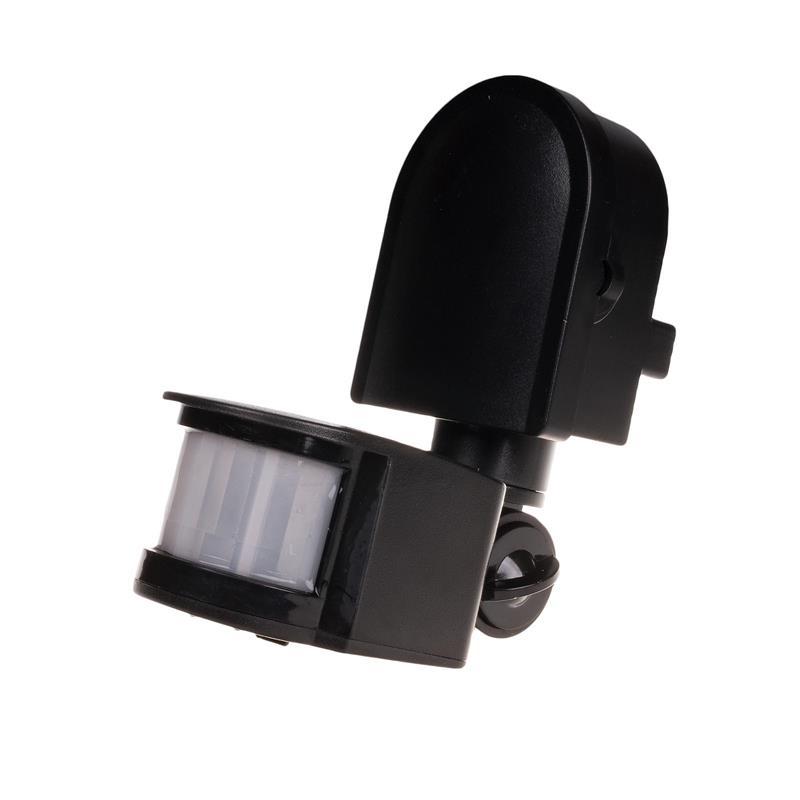

Czujnik ruchu podczerwieni (pasywny) Do montażu natynkowego IP44Automatycznie, czasowo załącza oświetlenie w przypadku pojawienia się osoby lub innego obiektu w takich miejscach, jak: korytarze, podwórza, podejścia i podjazdy,  garaże, itp.

Działanie czujnika ruchu podczerwieniCzujnik ruchu podczerwieni działa poprzez wykrywanie przemieszczania się źródeł ciepła, które znajdują się w obszarze jego działania.Na skuteczność detekcji mają wpływ:

- ilość ciepła emitowanego przez poruszający się obiekt oraz temperatura otoczenia,- wielkość poruszającego się obiektu,- kierunek oraz prędkość ruchu.

Efektywność  czujnika ruchu podczerwieni będzie najmniejsza gdy:- temperatura poruszającego się obiektu jest zbliżona do temperatury otoczenia (np. nasłonecznione pomieszczenie, kaloryfer w polu detekcji, itp.),- obiekt porusza się z małą prędkością bezpośrednio w kierunku czujnika ruchu,- rozmiary poruszającego się obiektu będą niewielkie w porównaniu z obszarem strefy detekcji.

Przykładowe sytuacje mogące doprowadzić do nieprawidłowej pracy czujników ruchu podczerwieni:- Źródła światła znajdujące się w polu detekcji czujnika ruchu PIR. Załączenie/wyłączenie światła powoduje dużą i szybką zmianę temperatury żarówki, co może być zinterpretowane przez czujnik ruchu podczerwieni jako poruszający się obiekt.

Dane techniczne:

• Napięcie zasilania 195÷265 V AC
• Maksymalny prąd obciążenia AC-1 5 A *
• Czas wyłączenia 10 s ± 3 s ÷ 10 min ± 2 min.
• Detekcja ruchu 0,6÷1,5 m/s
• Pole detekcji poziomej 0°÷180°
• Pole detekcji pionowej 0°÷90°
• Maks. regulowany promień detekcji (h: 2.5 m, Temp. ˂ 24 °C) 5÷12 m
• Wysokość montażu czujnika 1,8÷2,5 m
• Zakres obrotu głowicy - w poziomie/w pionie 180°/90°
• Rodzaj detekcji promieniowanie podczerwone
• Przyłącze zaciski śrubowe 1,5 mm2
• Moment dokręcający 0,3 Nm
• Pobór mocy 0,5 W
• Temperatura pracy -20÷40°C
• Wymiary głowica rozłożona poziomo: 70 x 205 x 45 mm; głowica rozłożona pionowo: 70 x 140 x 110 mm
• Montaż natynkowy
• Stopień ochrony IP44
