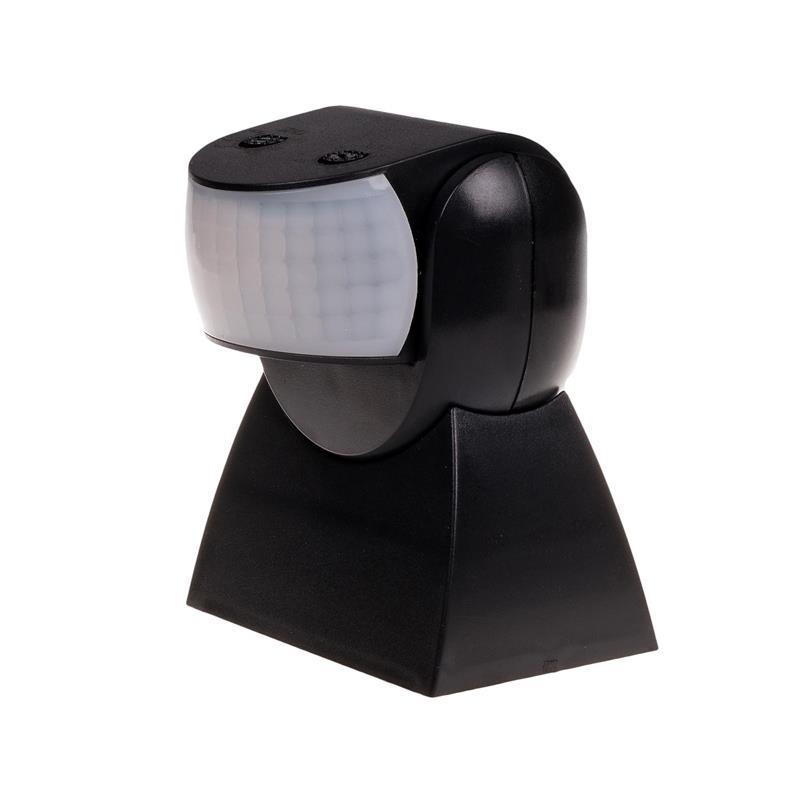

Czujnik ruchu na podczerwień Montaż natynkowy IP65

Czujniki ruchu automatycznie, czasowo załączają oświetlenie, gdy w ich zasięgu pojawi się osoba lub inny obiekt wyzwalający pracę czujnika. Czujniki ruchu mają szerokie zastosowanie, m.in. w takich miejscach, jak: korytarze, podwórza, podejścia i podjazdy,  garaże, itp.

Zasada działania czujnika ruchu PIR( na podczerwień)Czujniki ruchu PIR (z ang. Passive Infra-Red), czyli czujniki ruchu na podczerwień, wykrywają przemieszczanie się źródeł ciepła w ich zasięgu. Na skuteczność detekcji wpływa ilość ciepła emitowanego przez poruszający się obiekt, jego wielkość, a także kierunek i prędkość poruszania się. Istotnym czynnikiem jest również temperatura otoczenia.

Najmniejszą efektywność czujnik ruchu PIR wykazuje, gdy:- temperatura poruszającego się obiektu jest zbliżona do temperatury otoczenia (np. nasłonecznione pomieszczenie, kaloryfer w polu detekcji, itp.),- obiekt porusza się z małą prędkością bezpośrednio w kierunku czujnika ruchu,- rozmiary poruszającego się obiektu będą niewielkie w porównaniu z obszarem strefy detekcji.

Do nieprawidłowej pracy czujnika ruchu PIR może dojść przykładowo w sytuacji, gdy w polu jego detekcji znajdują się źródła światła. Załączenie lub wyłączenie światła powoduje wówczas dużą i szybką zmianę temperatury żarówki, co może być zinterpretowane przez czujnik ruchu PIR jako poruszający się obiekt.

Dane techniczne:

• Napięcie zasilania 195÷265 V AC
• Maksymalny prąd obciążenia AC-1 5 A *
• Czas wyłączenia 10 s±3 s ÷ 15 min. (±2 min.)
• Próg aktywacji zmierzchowej 3÷2000 Lx
• Detekcja ruchu 0,6÷1,5 m/s
• Pole detekcji poziomej 0°÷180°
• Pole detekcji pionowej 0°÷45°
• Maks. regulowany promień detekcji (h: 2.5 m, Temp. ˂ 24 °C) 12 m
• Wysokość montażu czujnika 1,8÷2,5 m
• Zakres obrotu głowicy - w poziomie/w pionie 60°/180°
• Rodzaj detekcji promieniowanie podczerwone
• Przyłącze zaciski śrubowe 1,5 mm²
• Moment dokręcający 0,3 Nm
• Pobór mocy 0,5 W
• Temperatura pracy -20÷40°C
• Wymiary głowica rozłożona pionowo: S80×W52×G120 mm; głowica złożona poziomo: S80×W52×G95 mm
• Montaż natynkowy
• Stopień ochrony IP65 - hermetyczny
