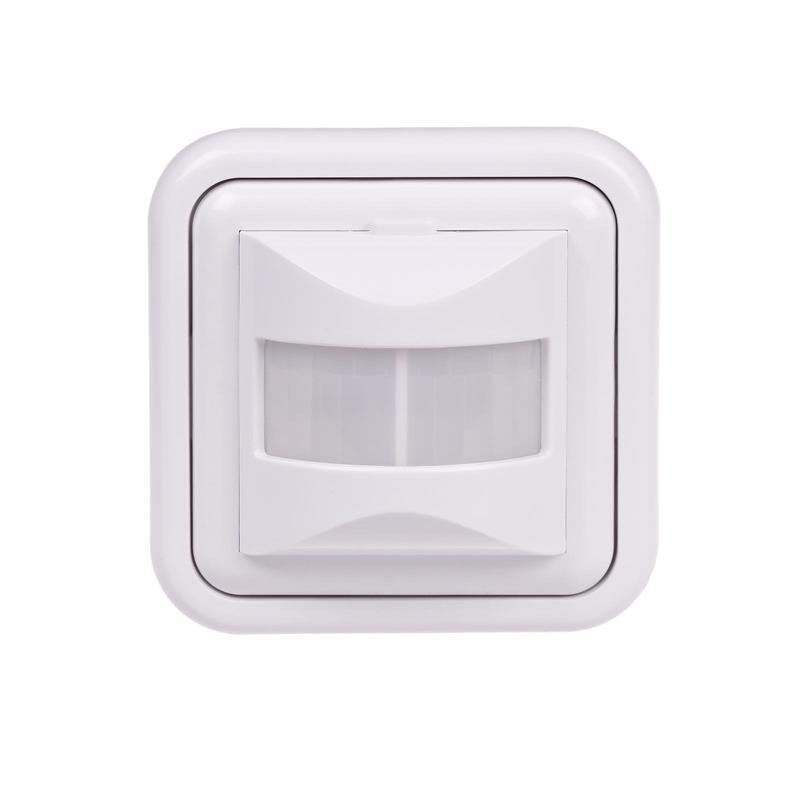

Czujnik ruchu służy do automatycznego, czasowego załączania oświetlenia w przypadku pojawienia się osoby lub innego obiektu w takich miejscach, jak: korytarze, podwórza, podejścia i podjazdy, garaże, itp.Jak działa czujnik ruchu podczerwieni?Pasywny czujnik ruchu podczerwieni działa poprzez wykrywanie przemieszczania się źródeł ciepła znajdujących się w obszarze jego działania.

Na skuteczność detekcji wpływają:

- ilość ciepła emitowanego przez poruszający się obiekt oraz temperatura otoczenia,- wielkość poruszającego się obiektu,- kierunek oraz prędkość ruchu.Efektywność  czujnika ruchu podczerwieni będzie najmniejsza, gdy:

- temperatura poruszającego się obiektu jest zbliżona do temperatury otoczenia (np. nasłonecznione pomieszczenie, kaloryfer w polu detekcji, itp.),- obiekt porusza się z małą prędkością bezpośrednio w kierunku czujnika ruchu PIR,- rozmiary poruszającego się obiektu będą niewielkie w porównaniu z obszarem strefy detekcji.

Przykładowe sytuacje mogące doprowadzić do nieprawidłowej pracy czujników ruchu podczerwieni:- Źródła światła znajdujące się w polu detekcji czujnika ruchu. Załączenie/wyłączenie światła powoduje dużą i szybką zmianę temperatury żarówki, co może być zinterpretowane przez czujnik ruchu podczerwieni jako poruszający się obiekt.

Dane techniczne:

• Napięcie zasilania 195÷265 V AC
• Maksymalny prąd obciążenia AC-1 3 A *
• Czas wyłączenia 10 s ± 3 s ÷ 7 min ± 2 min.
• Próg aktywacji zmierzchowej 3÷2000 Lx
• Detekcja ruchu 0,6÷1,5 m/s
• Pole detekcji poziomej 160°
• Maks. regulowany promień detekcji (h: 2.5 m, Temp. ˂ 24 °C) 9 m
• Wysokość montażu czujnika 1,0÷1,8 m
• Rodzaj detekcji promieniowanie podczerwone
• Przyłącze zaciski śrubowe 1,5 mm²
• Moment dokręcający 0,3 Nm
• Pobór mocy 0,5 W
• Temperatura pracy -10÷40°C
• Wymiary zewnętrzne: 80×80×62mm, wpust: fi-60mm, głęb.-32mm,otwór montażowy: fi-60mm, rozstaw śrub: 58mm
• Montaż podtynkowy
• Stopień ochrony IP20
