Przeznaczenie:

Automat zmierzchowy do załączania oświetlenia LED.

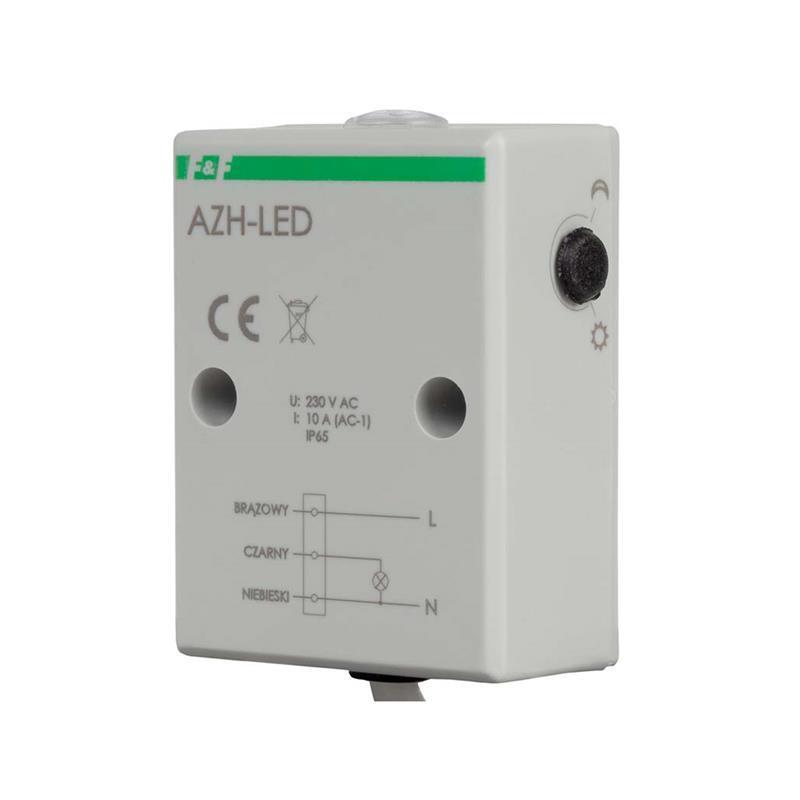

Automat zmierzchowy AZH-LED służy do sterowania źródłami światła LED lub innymi odbiornikami energii, które generują silne udary prądowe w momencie załączenia.

AZH-LED jest automatem zmierzchowym z wbudowanym czujnikiem światła, zamkniętym w hermetycznej obudowie i specjalnie przystosowanym do załączania oświetlenia LED. Dzięki zastosowaniu elementu przełączającego, gwarantującego poprawną pracę przy impulsach prądowych do 160 A /20 ms oraz dodatkowym elementom odpowiedzialnym za gaszenie przepięć, automat zmierzchowy AZH-LED z powodzeniem poradzi sobie z załączeniem i wyłączeniem oświetlenia LED, które, pomimo swojej energooszczędności, generuje silne udary prądowe w momencie załączenia. Udary te niszczą klasyczne przekaźniki.

Działanie:

Automat zmierzchowy umieścić w miejscu o stałym dostępie naturalnego światła dziennego, które zmianami swej intensywności będzie powodować załączanie i wyłączanie oświetlenia. Pora załączenia
oświetlenia może być ustawiona przez użytkownika potencjometrem. Obrót w stronę "księżyca" – załączy później, obrót w stronę "słoneczka" – załączy wcześniej. Automat zmierzchowy AZH-LED posiada układ opóźniający załączenie i wyłączenie oświetlenia, niwelując w ten sposób wpływ zakłóceń (np. wyładowań atmosferycznych) na pracę automatu.

Dane techniczne:

• Zasilanie: 230 V
• Maksymalne obciążenie: 10 A
• Element światłoczuły: wbudowany
• Obudowa: hermetyczna
• Montaż: natynkowy
• Napięcie zasilania 195÷253 V AC
• Tolerancja napięcia zasilania -10 ÷ 10 %
• Maksymalny prąd obciążenia AC-1 10 A
• Element wykonawczy przekaźnik
• Konfiguracja styków 1 × NO
• Separacja styku NIE
• Odporność na prądy udarowe - współpraca z LED 160 A/20 ms
• Próg zadziałania - regulowany 2 ÷ 1000 Lx
• Histereza ok. 15 Lx
• Opóźnienie zadziałania włączenia ok. 10 s
• Opóźnienie zadziałania wyłączenia ok. 20 s
• Przyłącze OMY 3×0,75 mm²; długość 0,8 m
• Pobór mocy 0,56 W
• Temperatura pracy -25 ÷ 50 °C
• Wymiary 51×67×26 mm (± 1 mm)
• Montaż natynkowy
• Stopień ochrony IP65 - hermetyczny
