Przeznaczenie

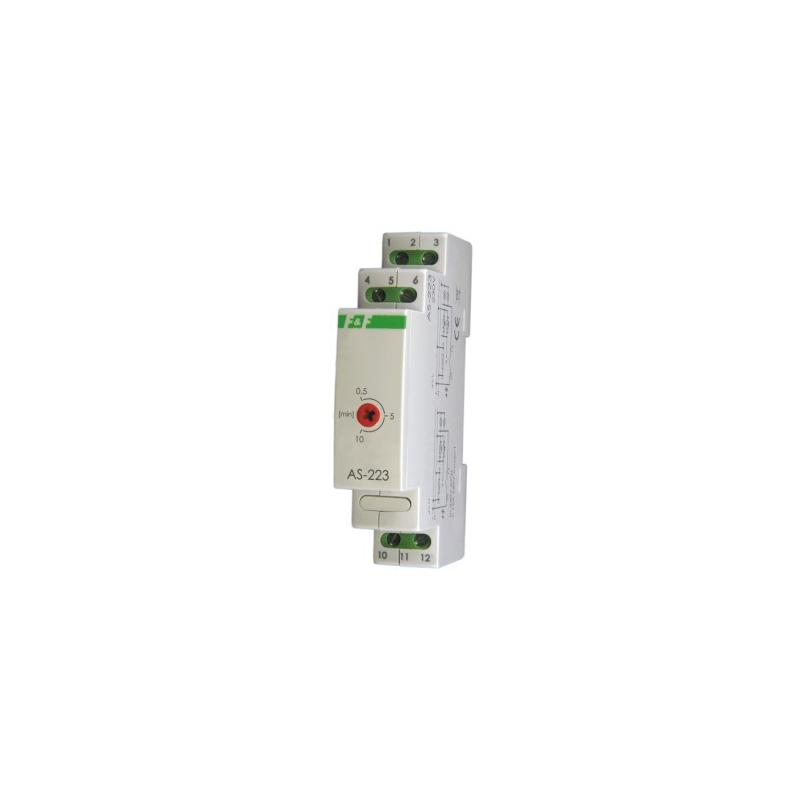

Automat schodowy służy do utrzymania włączonego oświetlenia korytarzy, klatek schodowych, lub innych obiektów przez określony czas, po upływie którego oświetlenie zostanie wyłączone automatycznie. AS-223 może współpracować z wyłącznikami podswietlanymi.

Działanie

Załączony wyłącznikiem chwilowym (dzwonkowym) automat schodowy podtrzymuje oświetlenie przez czas ustawiony potencjometrem (od 0,5min. do 10min.). Po upływie nastawionego czasu automat wyłączy oświetlenie samoczynnie. Po wyłączeniu oświetlenia możemy je załączyć ponownie.

Funkcja przeciwblokady nie pozwala na ciągłe świecenie oświetlenia po zablokowaniu wyłącznika schodowego, tzn. po zablokowaniu wyłącznika (np. zapałką) automat odmierzy zadany czas i wyłączy oświetlenie. Ponowne załączenie oświetlenia może nastąpić po usunięciu blokady.

Dane techniczne

• zasilanie: 230V AC
• maks. prąd obciążenia rezystancyjnego: 16A
• opóźnienie wyłączenia – regulowane: 0.5÷10min
• opóźnienie zadziałania: <1s
• przyłącze:zaciski śrubowe 2,5mm²
• pobór mocy: 0,56W
• trwałość: 10⁵ załączeń
• temperatura pracy: -25÷50°C
• wymiary: 2 moduły (35mm)
• montaż: na szynie TH-35
