CYFROWE. Trójfazowe.

Przeznaczenie:

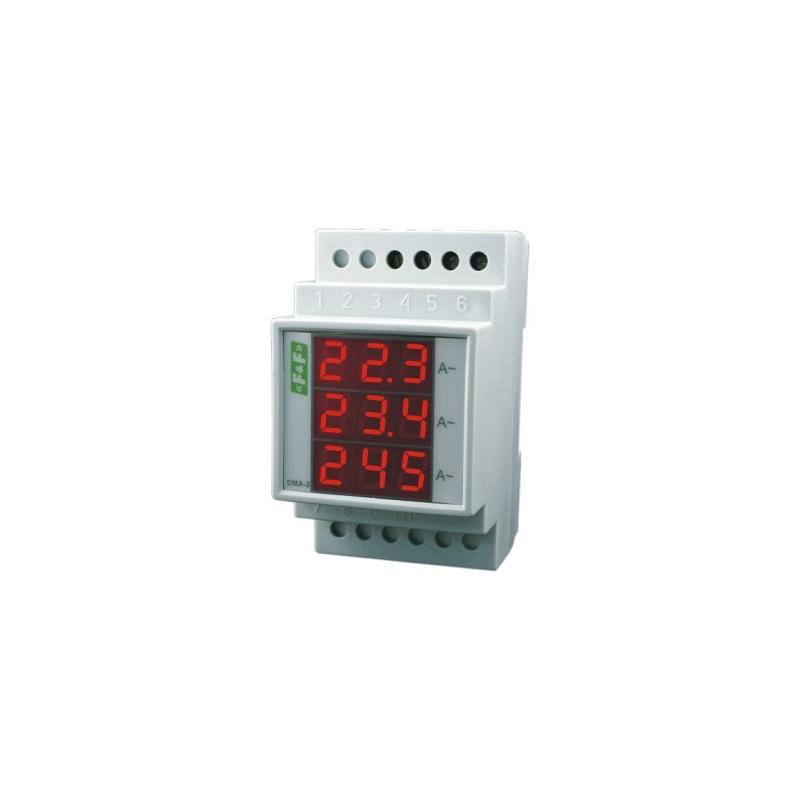

Wskaźnik natężenia prądu DMA-3 służy do ciągłego odczytu wartości obciążeń obwodów elektrycznych sieci trójfazowej.

Działanie:

• pomiar wartości skutecznej prądu w każdej z trzech faz.
• obwód pomiarowy jest odseparowany od  obwodu zasilania wskaźnika.
• wskaźnik z oznaczeniem TrueRMS wyposażony w przetwornik wartości skutecznej podaje poprawną wartość natężenia prądu przy przebiegach odkształconych.

Wykonania:

Wskaźniki DMA przeznaczone są do współpracy z przekładnikami prądowymi o znamionowym prądzie wtórnym 5A. Zakres prądów przekładników prądowych: 25÷1000/5A. Wartość pierwotna prądu przekładnika określa maksymalny prąd mierzony i rzeczywistą wartość prądu wskazywaną na wskaźniku. DMA-3 20A  przeznaczony jest do pomiaru bezpośredniego (bez stosowania przekładników) w zakresie 0÷20A.

Dane techniczne:

• zasilanie 100÷300V AC
• częstotliwość zasilania 45÷55Hz
• maksymalny prąd:  wersja pomiaru bezpośredniego 20A ;   wersja pomiaru bezpośredniego 5A
• maksymalne chwilowe przeciążenie 40A (<1sek)
• dokładność wskazań DMA-1 1%; DMA-1 TrueRMS 0,5%
• wyświetlacz  3×segmentowy LED 10×6mm
• pobór mocy  4W
• temperatura pracy  -25÷50°C
• przyłącze zaciski śrubowe 2,5mm²
• wymiary 3 moduły (52,5mm)
• montaż na szynie 35mm
