Przeznaczenie

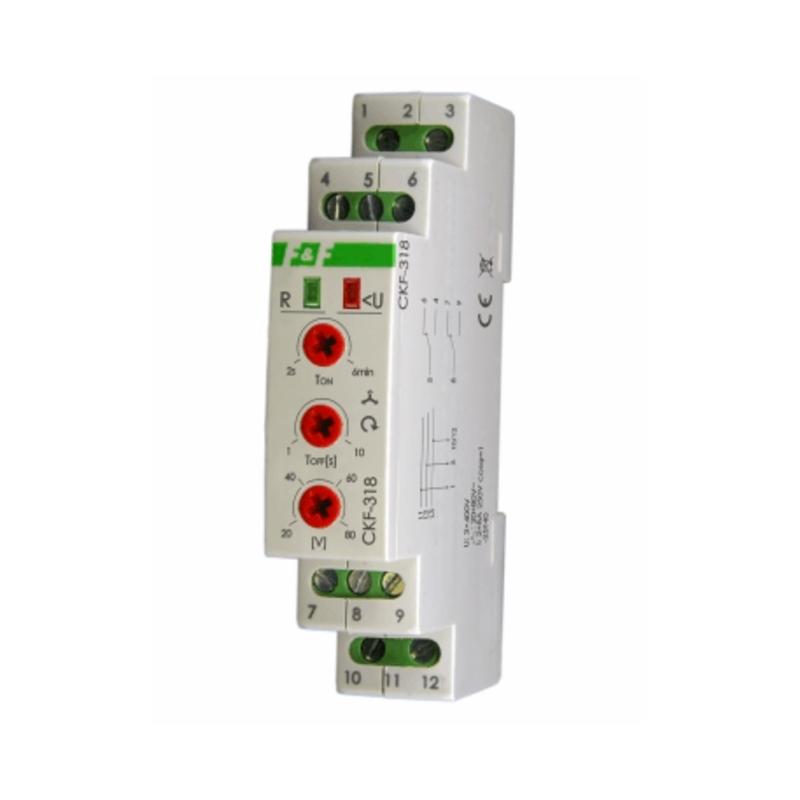

Czujnik kolejności i zaniku fazy CKF-318, przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej 3×400V (bez przewodu neutralnego).

Realizowane funkcje zabezpieczające:

• asymetria napięciowa między fazami
• całkowity zanik fazy
• symetryczny spadek napięć w trzech fazach
• zmiana kolejności faz
• przekroczenie górnego progu napięciowego fazy >480V
• przekroczenie dolnego progu napięciowego fazy <320V

Działanie

Przy prawidłowych warunkach napięcia sieci styki czujnika są zamknięte. W przypadku wystąpienia anomalii napięciowych czujnik odłączy styki z właściwym opóźnieniem czasowym. Powrót parametrów sieci do warunków normalnych spowoduje ponowne załączenie styków z ustawionym opóźnieniem.

Sygnalizacja:

LED zielona [R]:

• świeci - parametry prawidłowe, styk zamknięty
• miga - odliczanie czasu opóźnienia ponownego załączenia

LED czerwona [ - świeci - asymetria napięciowa lub napięcie poniżej 320V

• miga ×1/s - nieprawidłowa kolejność faz
• miga ×3/s - napięcie powyżej 480V

Dane techniczne

• zasilanie 3×400
• styk 2× separowany 1×NO/NC
• prąd obciążenia <10A
• kontrola zasilania 2× LED
• asymetria napięciowa zadziałania 20÷80V~
• napięcie zadziałania min/max <320V~ / >480V~
• histereza napięciowa 5V~
• opóźnienie wył. przy asymetrii 1÷10s
• opóźnienie ponownego zał. przy asymetrii i zaniku 2÷360s
• czas zadziałania dla napięć min/max 5s / 0,5s
• pobór mocy 1,6W
• przyłącze zaciski śrubowe 2,5mm²
• temperatura pracy -25÷40°C
• wymiary 1 moduł (18mm)
• montaż na szynie TH-35mm
• stopień ochrony IP20
