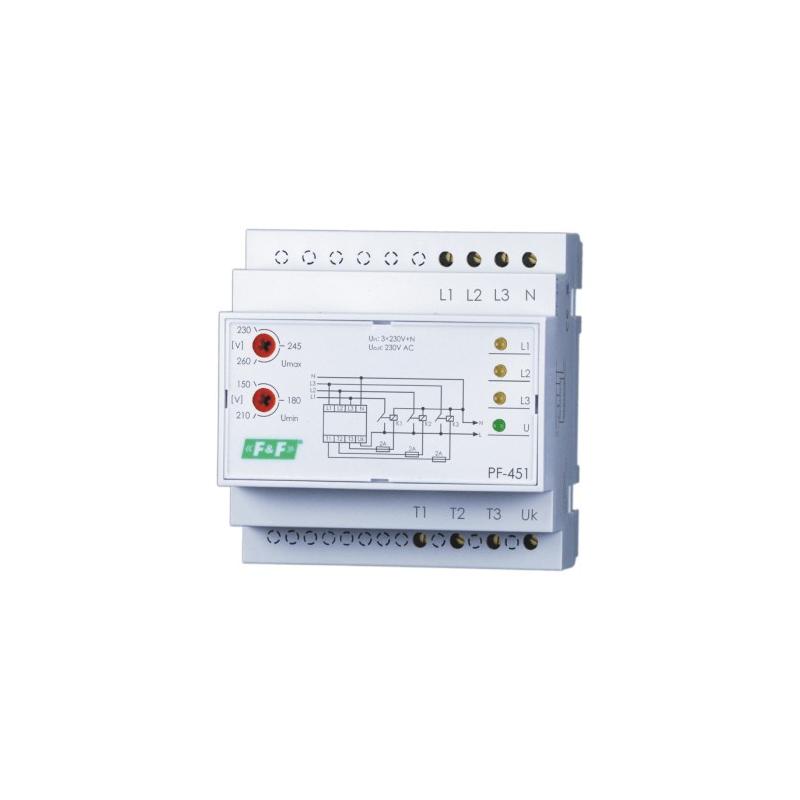

DO WSPÓŁPRACY ZE STYCZNIKAMI. BEZ FAZY PRIORYTETOWEJ. Z REGULOWANYM DOLNYM I GÓRNYM PROGIEM ZADZIAŁANIA.

Przeznaczenie:

Automatyczny przełącznik faz służy do zachowania ciągłości zasilania odbiornika jednofazowego w przypadku zaniku fazy zasilającej lub spodku jej parametrów poniżej normy.

Działanie:

Przełącznik w bezpośrednim podłączeniu służy do zasilania obwodu jednofazowego, którego obciążenie nie przekracza 16A. Dla obwodów o obciążeniu powyżej 16A wykorzystujemy układ przełącznika i trzech styczników o odpowiednio dobranej obciążalności.

Na wejście przełącznika (L1, L2, L3, N) doprowadzone jest napięcie trójfazowe (3×230V+N). Na wyjście przełącznika (T1, T2, T3) kierowane jest napięcie jednofazowe (230VAC), tzn. napięcie fazowe jednej z faz. Układ elektroniczny przełącznika kontroluje wartości napięć doprowadzonych  faz. Faza o prawidłowych parametrach kierowana jest na wyjście. Kolejność przełączania faz nie jest określona - na wyjście kierowana jest zawsze faza o najlepszych parametrach. Po spadku wartości parametrów tej fazy dopiero wtedy nastąpi przełączenie na kolejną, dobrą fazę. Czas przełączania (pojawienie się napięcia na wyjściu) po zaniku aktualnie załączonej fazy wynosi od 0,5 do 0,8sek    (w tym czasie odbiorniki nie są zasilane). Wejście Uk służy do kontroli załączonych napięć. Układu pozwala na załączenie tylko jednej fazy. Zabezpiecza to przed jednoczesnym podaniem napięć dwóch faz na wyjście, co spowodować by mogło zwarcie międzyfazowe. Również      w przypadku uszkodzenia stycznika (np. przerwa w obwodzie cewki, zawieszenie lub wypalenie styku roboczego) spowoduje przełączenie odbiornika na inną fazę, mimo iż w danej fazie napięcie jest prawidłowe. W przypadku zwarcia na stałe styków stycznika układ nie przełączy na inny stycznik mimo nieprawidłowego napięcia w tej fazie. Po włączeniu napięcia zasilania (przynajmniej jednej fazy) przez 2 sekundy  układ bada prawidłowość przyłączonych napięć i dopiero po tym czasie załączy fazę na wyjście. Przełącznik posiada możliwość  ustawienia dolnego (150V do 210V) i górnego (230V do 260V) progu napięciowego, przy którym nastąpi przełączenie. Do sygnalizacji optycznej służą diody LED: zielona - zasilanie;  żółta - załączona faza na wyjściu.

Dane techniczne:

• napięcie wejściowe  3×230V+N
• napięcie wyjściowe  230V  AC
• prąd  obciążenia

1.       układ bezpośredniego podłączenia  <16A
2.       układ ze stycznikami   do obciążalności styków styczników

• próg zadziałania

1.       dolny regulowany 150÷210V
2.       górny regulowany 230÷260V

• histereza 5V
• błąd pomiaru napięcia  ±1%
• czas przełączenia  0,5÷0,8sek
• sygnalizacja zasilania  LED zielona
• sygnalizacja wybranej fazy 3×LED żółta
• temperatura pracy  -25÷50ºC
• przyłącze  zaciski śrubowe 2,5mm²
• wymiary 4 moduły (70mm)
• montaż na szynie 35mm
