BEZ PRZEWODU NEUTRALNEGO. Styk 1P.

Zabezpiecza przed  symetrycznym i asymetrycznym spadkiem napięcia.

Przeznaczenie

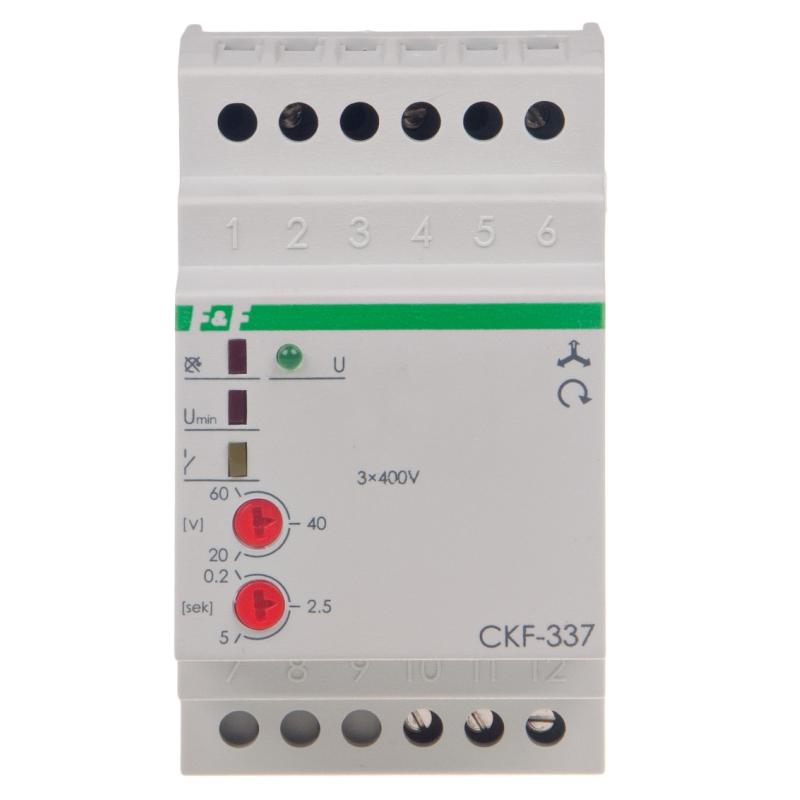

Czujnik zaniku fazy przeznaczony jest do zabezpieczenia silnika  elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie, symetrycznego spadku napięć w trzech fazach lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika, oraz zabezpieczeniem kierunków obrotów w przypadku zmiany kolejnosci faz przed czujnikiem.

Działanie:

Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej ustawionego progu spowoduje wyłączenie silnika. Wyłączenie silnika nastąpi również w przypadku symetrycznego spadku napięć międzyfazowych we wszystkich trzech fazach poniżej 320V. Wyłączenie nastąpi z opóźnieniem 4sek., co zapobiega  odłączeniu silnika przy przypadkowym, chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy spadku asymetrii o 5V poniżej ustawionego progu (ti. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.

Dane techniczne:

• zasilanie 3×400V
• styk  separowany 1P
• prąd obciążenia  <10A
• asymetria napięciowa zadziałania  20÷50V~
• napięcie międzyfazowe zadziałania <320V~
• histereza napięciowa  5V~
• opóźnienie wyłączenia  4sek
• sygnalizacja zasilania  LED zielona
• sygnalizacja poprawności parametrów LED żółta
• sygnalizacja symetrycznego spadku napięć LED czerwona
• sygnalizacja niewłaściwej kolejności faz LED czerwona
• pobór mocy  1,6W
• temperatura pracy  -25÷40°C
• przyłącze zaciski śrubowe 2,5mm²
• wymiary 3 moduł (52,5mm)
• montaż na szynie 35mm
