2 linie kontrolowane.

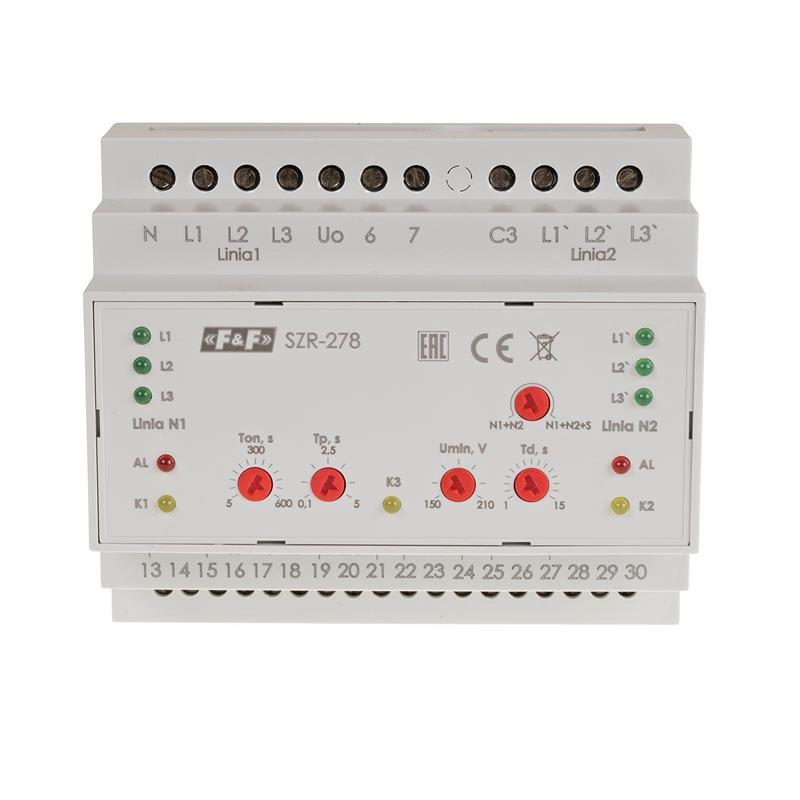

Sterownik samoczynnego załączania rezerwy przeznaczony jest do kontroli parametrów i poprawności pracy linii zasilających oraz automatycznego przełączania źródeł zasilania obiektu w przypadku spadku parametrów aktualnie załączonej linii zasilającej lub całkowitego zaniku napięcia w tej linii.

FUNKCJE STEROWNIKA

• kontrola obecności faz;
• kontrola kolejności faz;
• kontrola asymetrii faz;
• monitoring minimalnego i maksymalnego napięcia fazowego;
• sterowanie stycznikami lub łącznikami z napędem silnikowym;
• kontrola stanu styczników;
• monitoring działania wyłączników nadprądowych;
• ochrona odbiorników przed napięciem powyżej 400 V;
• programowa i elektryczna blokada przed jednoczesnym załączeniem styczników;
• separowane wyjścia sygnalizacyjne i alarmowe;
• zdolność do pracy z zewnętrznego źródła zasilania;
• praca w zakresie napięć od 24 do 450 V;
• zastosowanie w obwodach 1-fazowych;
• automatyczne włączenie zasilania rezerwowego zgodnie z określonym algorytmem;
• ustawienie czasu pracy systemu załączania rezerwy po wyłączeniu i przywróceniu zasilania głównego;
• ręczna kontrola urządzeń wykonawczych;
• wskazania obecności i poprawności napięć wejściowych;
• wskaźniki stanu ("on", "off", "failure") urządzeń wykonawczych;
• programowa blokada przed jednoczesnym załączeniem styczników;

Dane techniczne:

• Kontrolowane linie 3 x 400 V + N (czteroprzewodowa)
• Liczba kontrolowanych linii 2
• Napięcie zasilania 24÷264 V AC
• Częstotliwość 45÷55 Hz
• Napięcie maksymalne 450 V AC
• Czas wyłączenia dolny 1÷15 s
• Czas wyłączenia górny 0,3 s
• Czas przełączenia linii 0,1÷5 s
• Czas rozruchu generatora 5÷100 s
• Czas wygaszania generatora 20÷200 s
• Czas wyłączenia przy zaniku napięcia 0,1 s
• Czas włączenia głównego wejścia po przywróceniu napięcia 5÷600 s
• Liczba wyjść przekaźnikowych 4
• Maksymalny prąd obciążenia 16 A
• Maksymalny prąd cewki stycznika 2 A
• Konfiguracja styków 4 × NO/NC
• Próg napięciowy dolny 150÷210 V AC
• Próg napięciowy górny 270 V AC
• Przyłącze zaciski śrubowe 2,5 mm²
• Moment dokręcający 0,4 Nm
• Pobór mocy 4 VA
• Temperatura pracy -20÷40°C
• Wymiary 6 modułów (105 mm)
• Montaż na szynie 35 mm
• Stopień ochrony IP20
