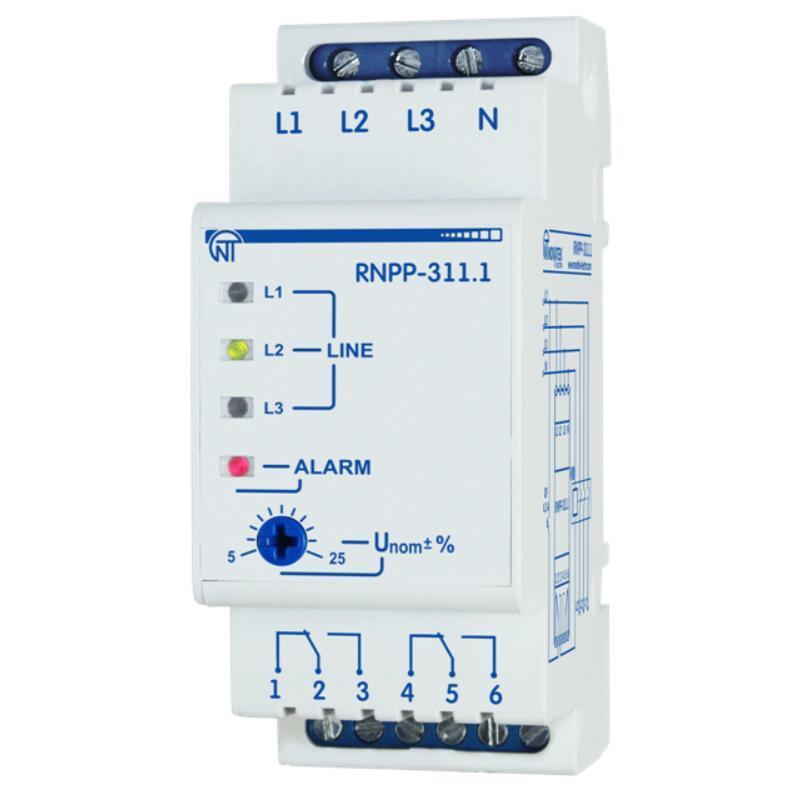

Przekaźnik kontroli napięcia, symetrii i kolejności faz RNPP-311.1 - 2 styki 5A - jest przeznaczony do odłączenia obciążenia 400 V 50 Hz w przypadku:

• niedopuszczalnych wahań napięcia w sieci trwających nie mniej niż 0,02 s;
• zakłóceń symetrii amplitudowej napięcia sieciowego (asymetrii faz);
• zanikiem, nieprawidłową kolejnością faz oraz załączeniem dwóch faz jednocześnie.

RNPP-311.1 przeznaczony jest do kontroli dopuszczalnych wartości napięcia liniowego sieci trójfazowej, symetrii oraz kolejności faz.

Znamionowe napięcie liniowe – 400V.

Przekaźnik pełni funkcje:

• Odłączenie obciążenia w przypadku nieprawidłowego napięcia sieciowego
• Kontrola dopuszczalnych wartości napięcia
• Kontrola kolejności faz
• Kontrola obecności wszystkich faz oraz symetrii napięcia sieciowego
• Kontrola jakości napięcia sieciowego po odłączeniu obciążenia oraz jego automatycznym ponownym załączeniu po uprzednim przywróceniu właściwych parametrów napięcia sieci
• Sygnalizacja awarii

Kontrola wartości napięć w sieci trójfazowej poprzez porównanie ich z wartościami ustawionymi przez użytkownika za pomocą regulatora . Czasy zadziałania przekaźnika zostały zaprogramowane przez producenta („na sztywno”).

Urządzenie wyposażone jest w jedną połączoną regulowaną nastawę zadziałania dla maksymalnego/minimalnego napięcia. Ustawienie za pomocą regulatora wartości 10% oznacza zadziałanie zabezpieczenia w przypadku odchylenia wartości napięcia mierzonego o ±10% względem wartości napięcia znamionowego.

Ponowne uruchomienie obciążenia z określonym czasem SPZ następuje po uprzednim przywróceniu właściwych parametrów sieci.
