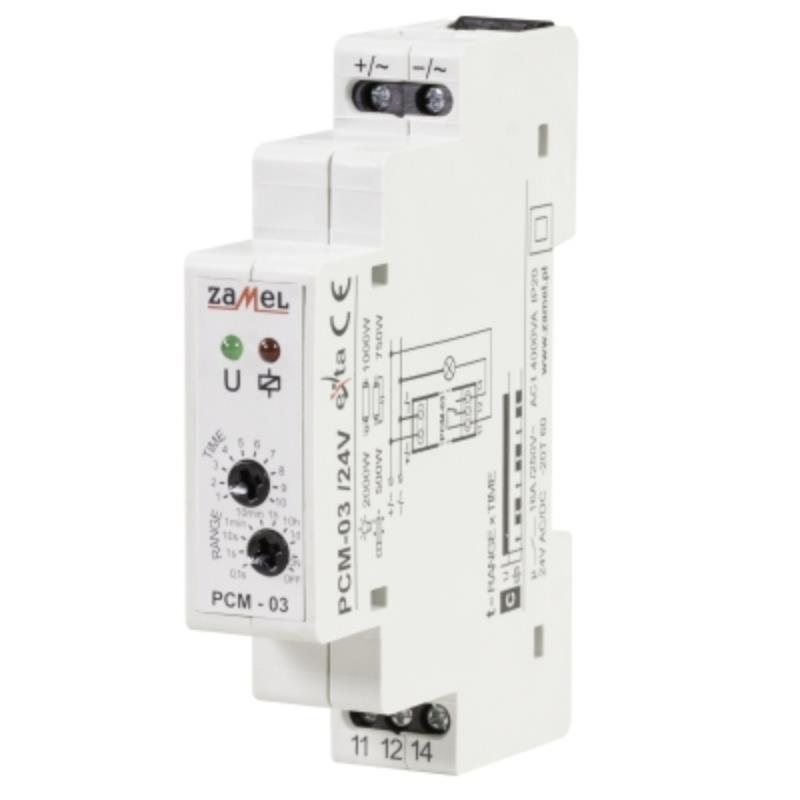

Jednofunkcyjny przekaźnik czasowy PCM-03 służy do realizacji funkcji cyklicznego przełączania w układach automatyki i sterowania. Przekaźnik wyzwalany jest napięciem zasilającym. Cechuje go bardzo szeroki zakres nastaw czasu od 0,1 sekundy do 10 dni. Dodatkowe funkcje ON / OFF umożliwiają stałe załączenie lub wyłączenie odbiornika. Układ posiada wskaźniki: napięcia zasilania, stanu przekaźnika oraz odmierzania czasu - zrealizowane za pomocą diod LED.

DANE TECHNICZNE

• Znamionowe napięcie zasilania 230 V AC
• Napięcie maksymalne styków 250 V
• Kategoria użytkowania AC1
• Moc maksymalna przekaźnika 4000 VA
• Układ styków 1NO/NC
• Zakres nastaw czasu t dyskretnie 0.1 ÷ 1 s

1. dyskretnie 1 ÷ 10 s
2. dyskretnie 0.2 ÷ 1.7 min
3. dyskretnie 1 ÷ 10 min
4. dyskretnie 0.2 ÷ 1.7 h
5. dyskretnie 1 ÷ 10 h
6. dyskretnie 0.4 ÷ 4.2 dni
7. dyskretnie 1 ÷ 10 dni

• Prąd przekaźnika 16 A
• Znamionowy pobór prądu 25 mA
• Stopień ochrony obudowy IP20
• Mocowanie obudowy szyna TH35 (PN-EN 60715)
