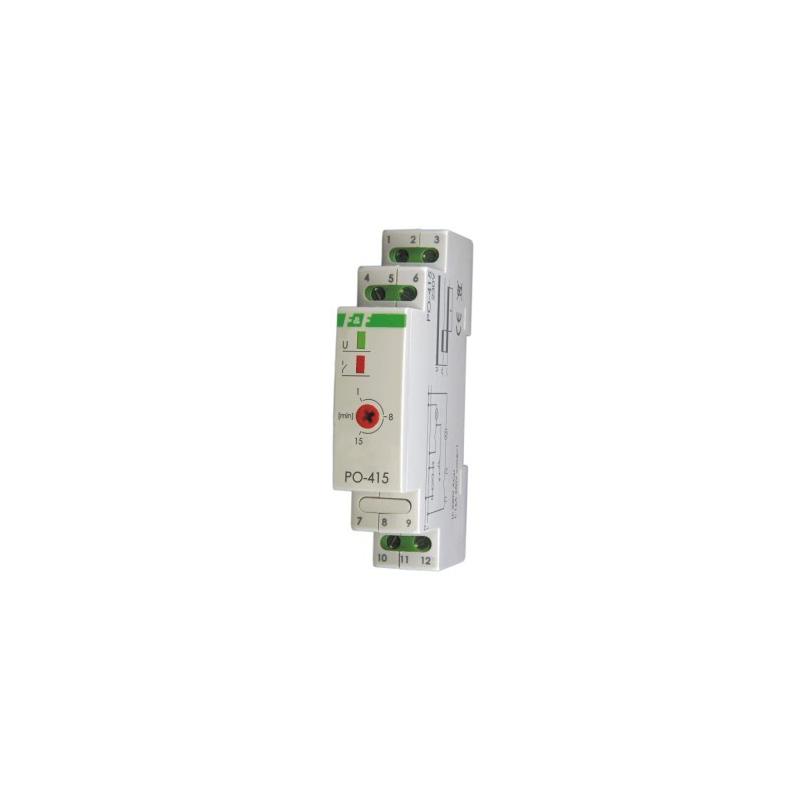

Na szynę 35mm

Przeznaczenie:

Przekaźniki czasowe z opóźnionym odpadaniem służą do podtrzymania zasilania sterowanego odbiornika przez określony czas po zaniku napięcia sterującego, np. w układach wentylacji łazienkowej, gdzie występuje podtrzymanie pracy wentylatora - załączanego wraz z oświetleniem - przez określony  czas  po wyłączeniu tegoż oświetlenia.

Działanie:

Podanie napięcia sterującego S na przekaźnik powoduje jego zadziałanie i załączenie napięcia na sterowanym odbiorniku. Po zaniku napięcia sterującego działanie odbiornika jest podtrzymywane przez  czas podtrzymania t (nastawiany potencjometrem). Po czasie t wyłączenie sterowanego odbiornika  nastąpi   automatycznie. W przypadku ponownego podania napięcia sterującego S przed upływem nastawionego czasu przekaźnik realizuje swoją funkcje pracy od początku.

Dane techniczne:

• zasilanie 24V AC
• prąd obciążenia
• styk separowany 1P
• prąd impulsu sterującego
• czas podtrzymania  1÷15min
• sygnalizacja zasilania  LED zielona
• sygnalizacja zadziałania  LED czerwona
• pobór mocy  0,56W
• temperatura pracy  -25÷50°C
• przyłącze  zaciski srubowe 2,5mm²
• wymiary 1 moduł (18mm)
• montaż  na szynie 35mm
