Przeznaczenie:

Z pamięcią stanu. Współpracuje z przyciskami podświetlanymi.

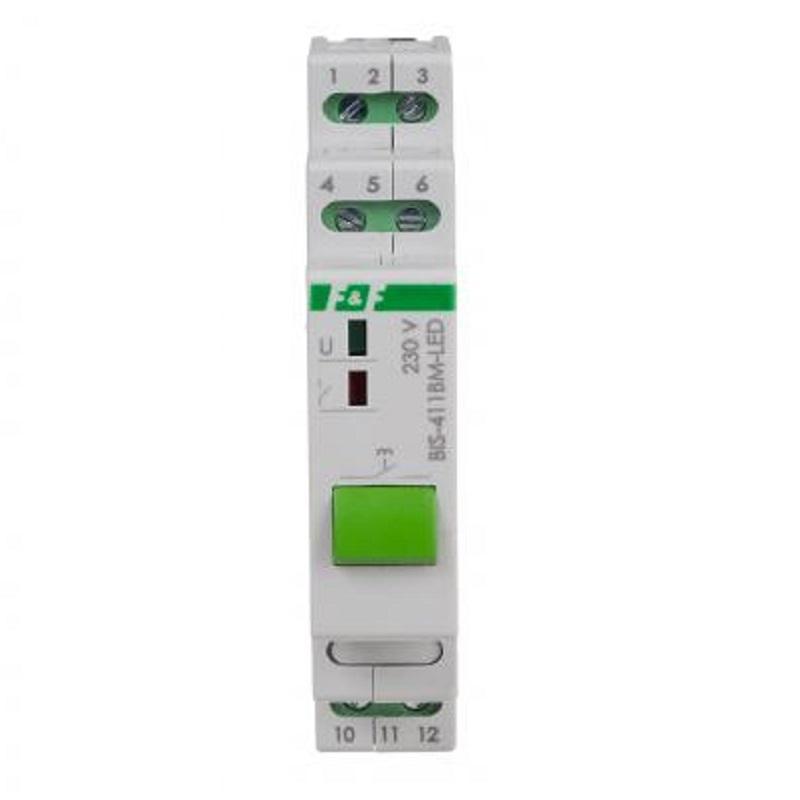

Elektroniczny bistabilny przekaźnik impulsowy BIS-411BM-LED umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych (dzwonkowych) włączników sterujących.

Przycisk na elewacji pozwala na bezpośrednie sterowanie obwodem bez konieczności wyzwalania przycisków zewnętrznych.
Przekaźnik bistabilny BIS-411BM 230 V występuje w wersjach:
BIS-411 230 V - podstawowy model z pojedynczym przekaźnikiem 16 A
BIS-411-LED 230 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.
BIS-411M 230 V - z pamięcią pozycji styku. Po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w monencie wyłączenia zasilania.
BIS-411M-LED 230 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym oraz z pamięcią pozycji styku.
BIS-411 2Z 230 V - jednokanałowy z dwoma niezależnymi stykami roboczymi 2 x NO.
BIS-411 1R1Z 230 V - jednokanałowy z dwoma niezależnymi stykami roboczymi: 1 x NO oraz 1 x NC.

Działanie:

Przekaźnik bistabilny zasada działania:
Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego), podłączonego do przekaźnika. Po następnym impulsie nastąpi wyłączenie odbiornika. Przekaźnik posiada funkcję tzw. „pamięci” pozycji styku, tzn. po załączeniu zasilania zostanie przywrócony stan przekaźnika, jaki był w momencie wyłączenia zasilania. Przycisk na obudowie realizuje dokładnie taką samą funkcję, jak przycisk zewnętrzny podłączony do zacisków urządzenia.
Wersja przekaźnika „LED” posiada styk przystosowany do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze, itp.

Dane techniczne:

• Zasilanie: 165÷265 V AC
• Max obciążenie: 16 A (160 A/20 ms)
• Montaż: na szynie 35 mm
• Współpracuje z przyciskami podświetlanymi.
• Sterowanie lokalne TAK
• Maksymalny prąd obciążenia AC-1 16 A (160 A/20 ms)
• Element wykonawczy przekaźnik
• Konfiguracja styków 1 × NO
• Separacja styku TAK
• Odporność na prądy udarowe - współpraca z LED TAK
• Ilość kanałów 1
• Funkcjonalność włącz/wyłącz
• Opóźnienie zadziałania 0,1 ÷ 0,2 s
• Żywotność mechaniczna przycisku 10⁶ cykli
• Prąd impulsu sterującego mniej niż 5 mA
• Współpraca z przyciskami podświetlanymi TAK
• Pamięć stanu po zaniku zasilania NIE
• Funkcja załącz na czas NIE
• Dedykowane wejścia sterowania centralnego NIE
• Sterowanie radiowe NIE
• Przyłącze zaciski śrubowe 2,5 mm²
• Moment dokręcający 0,4 Nm
• Pobór mocy 0,6 W
• Temperatura pracy -25 ÷ 50 °C
• Wymiary 1 moduł (18 mm)
• Montaż na szynie 35 mm
• Stopień ochrony IP20

UWAGA!
BIS-411BM-LED 230V może współpracować z przyciskami podświetlanymi (ΣI<5mA).
