Wersja przekaźnika „i” jest ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.

Przeznaczenie:

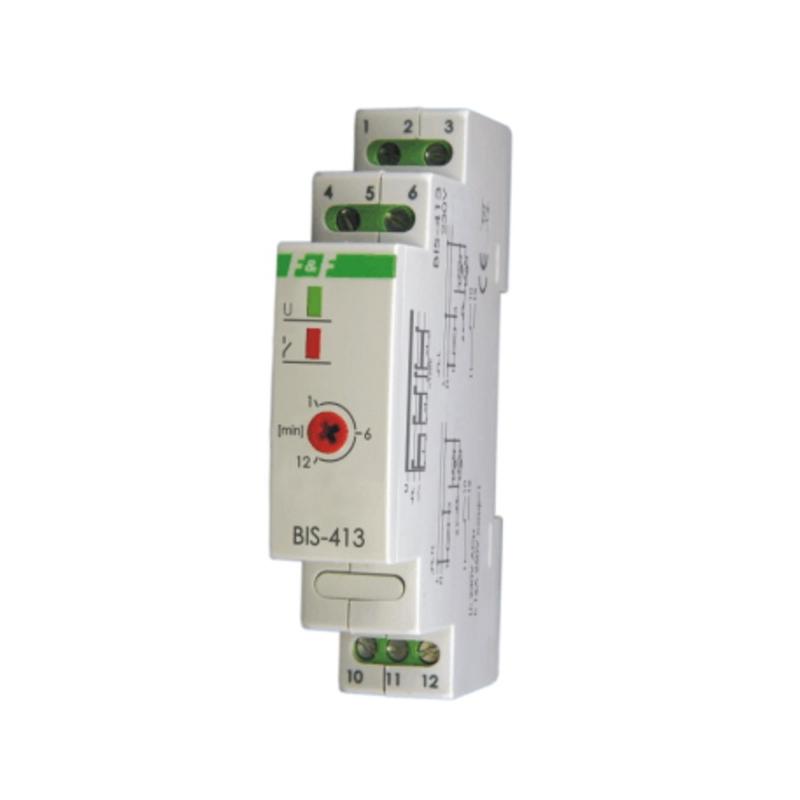

Elektroniczny bistabilny przekaźnik impulsowy umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących. BIS-413 24V nie może współpracować z wyłącznikami podświetlanymi.

Działanie:

Załączenie odbiornika następuje po  impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie odbiornika nastąpi po następnym impulsie.

Przekaźnik nie posiada -pamięci- pozycji styku, tzn., że w przypadku  zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia  to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania.

UWAGA!

BIS-413 24V nie może współpracować z wyłącznikami podświetlanymi.

Dane techniczne

• zasilanie

1. BIS-413i 24V 9÷30V AC/DC

• styk/prąd obciążenia

1. BIS-413i 230V 1×NO / <16 (16A/20ms)
2. BIS-413i 24V 1×NO / <16 (16A/20ms)

• opóźnienie zadziałania 0,1÷0,2s
• czas wyłączenia - regulowany 1÷12min.
• sygnalizacja zasilania LED zielona
• sygnalizacja zadziałania LED czerwona
• pobór mocy
• stan czuwania 0,15W
• stan załączenia 0,6W
• temperatura pracy -25÷50°C
• przyłącze zaciski śrubowe 2,5mm²
• moment dokręcający 0,4Nm
• wymiary 1 moduł (18mm)
• montaż na szynie 35mm
• stopień ochrony IP20
