Wersja przekaźnika „i” jest ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.

Przeznaczenie

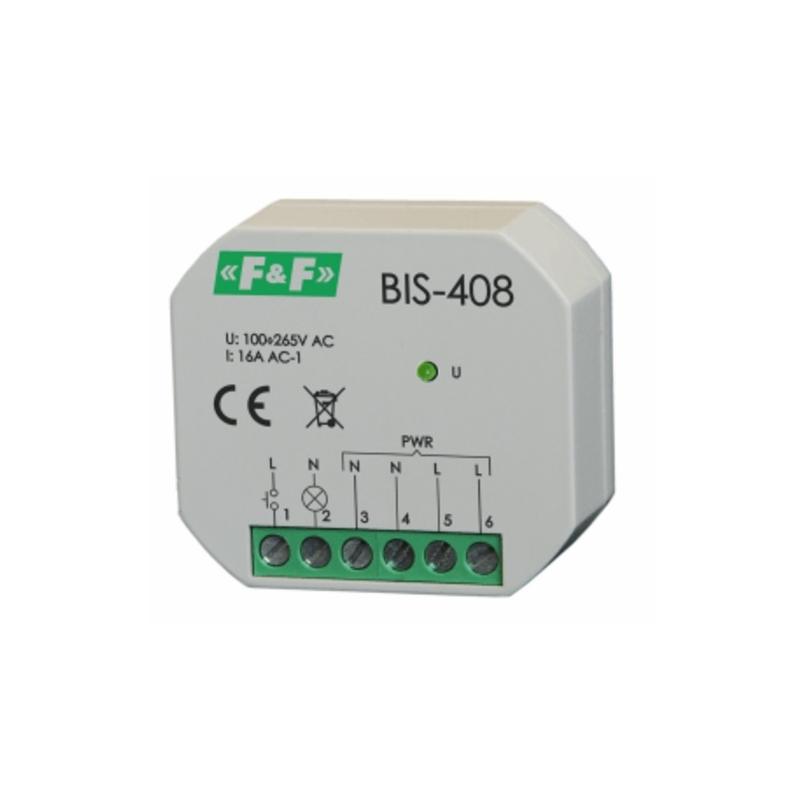

Elektroniczny bistabilny przekaźnik impulsowy umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

Działanie

Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie odbiornika nastąpi po następnym impulsie.

Przekaźnik nie posiada "pamięci" pozycji styku tzn., w przypadku zaniku napięcia zasilania i jego ponownym powrocie, styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania.

UWAGA!

BIS-408i mogą współpracować z wyłącznikami podświetlanymi.

Dane techniczne

• zasilanie 100÷265V AC
• styk / prąd obciążenia AC-1
• BIS-408i 1NO / <16A (160A/20ms)
• prąd impulsu sterującego L <5mA
• opóźnienie zadziałania 0,1÷0,2s
• sygnalizacja zasilania LED zielona
• pobór mocy
• stan czuwania 0,15W
• stan załączenia 0,6W
• temperatura pracy -25÷50°C
• przyłącze zaciski śrubowe 2,5mm²
• moment dokręcający 0,4Nm
• wymiary Ø54 (□48×43mm), h=20mm
• montaż w puszce podtynkowej Ø60
• stopień ochrony IP20
