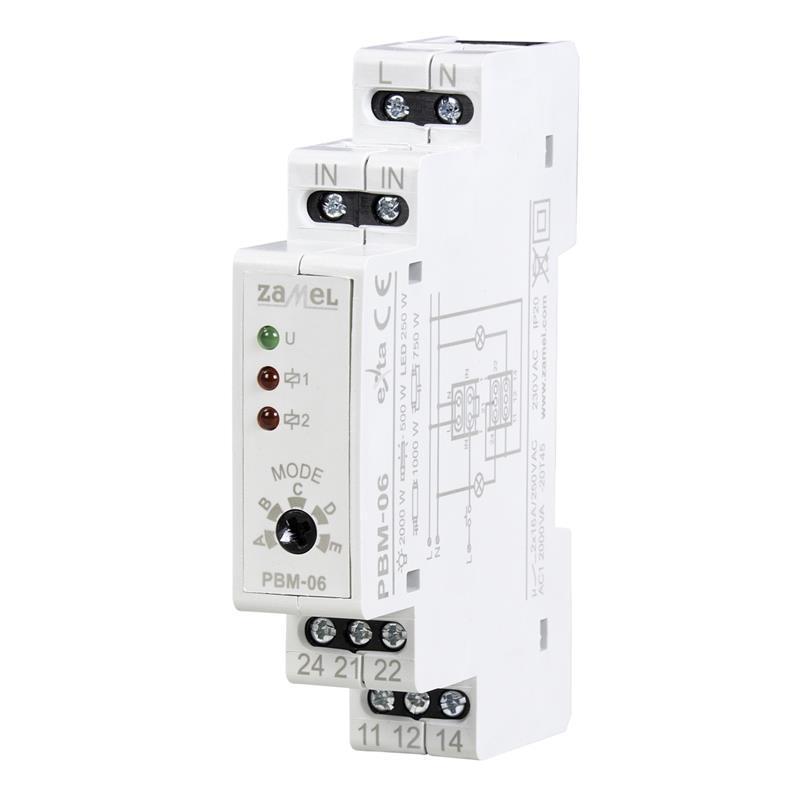

Przekaźnik bistabilny PBM-06 służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych. Przekaźnik posiada dwa niezależne wyjścia włączane zgodnie z wybraną sekwencją impulsów pojawiających się na wejściach IN. Umożliwia to jednoczesne sterowanie dwóch obwodów / gałęzi. Do wyboru sekwencji (1 z 5) służy potencjometr znajdujący się na panelu przednim. Impulsem sterującym może być tylko sygnał z linii „L”. Konstrukcja wejścia wyzwalającego umożliwia współpracę z przyciskami podświetlanymi (nawet z podświetleniem LED). Sumaryczny prąd podświetlenia wpływający do wejścia IN nie może przekraczać 1,5 mA. Urządzenie przystosowane jest do montażu w rozdzielnicach (szyna TH35). Diody LED na panelu przednim sygnalizują zasilanie (dioda zielona) oraz stan właściwego wyjścia (2 x dioda czerwona).

Cechy:

• Sterowanie oświetleniem lub innymi urządzeniami wg określonej sekwencji
• sygnalizacja załączenia zasilania (1 x LED zielona)
• dwużyłowa instalacja sterująca
• wybór 1 z 5 trybów pracy (sekwencji) za pomocą potencjometru
• wyzwalanie układu tylko z linii „L”
• dwa niezależne wyjścia przekaźnikowe, beznapięciowe 2 x NO/NC o obciążalności 16 A
• stan wyjścia sygnalizowany diodą LED (2 x LED czerwona)
• możliwość współpracy z przyciskami jednobiegunowymi podświetlanymi
• montaż w rozdzielnicach (szyna TH35)
• Symbol: PBM-06
• Znamionowe napięcie zasilania: 230 V AC
• Tolerancja napięcia zasilania: -15 ÷ +10%
• Częstotliwość znamionowa: 50 Hz
• Znamionowy pobór prądu: czuwanie: 0,4 W
• załączone 1 wyjście: 0,7 W
• załączone 2 wyjścia: 1,1 W
• Sygnalizacja optyczna napięcia zasilania: dioda LED zielona
• Kontrolka stanu odbiornika: 2x dioda LED czerwona
• Prąd sterujący układu wyzwalania: 7,5 mA
• Parametry styku przekaźnika: 2x NO/NC – 16 A / 250 VAC
• Liczba zacisków przyłączeniowych: 10
• Przekrój przewodów przyłączeniowych: 0,2 ÷ 2,50 mm²
• Przekrój przewodów przyłączeniowych: 1 mm²
• Temperatura pracy: -20 ÷ +45°C
• Stopień ochrony obudowy: IP20
• Klasa ochronności: II
• Wymiary: 90 x 17,5 x 66 mm
• Waga: 0,090 kg
