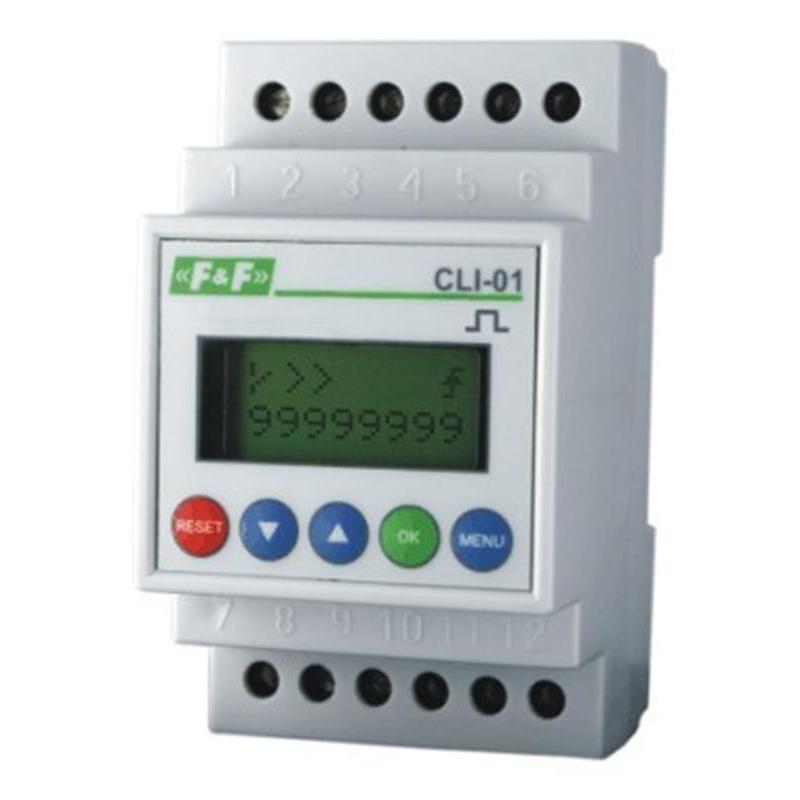

Programowalny.

Przeznaczenie:

Liczniki impulsów służą do zliczania sygnałów napięciowych AC/DC generowanych przez dodatkowe, zewnętrzne urządzenia w celu określenia liczby wykonanych cykli pracy w układach automatyki, np. do kontroli liczby uderzeń prasy, liczby obrotów urządzenia rotującego, liczby elementów schodzących z taśmy produkcyjnej, itp.

Funkcje licznika:

•  panel sterujący, umożliwiający zaprogramowanie i monitorowanie pracy urządzenia
•  wejście licznikowe przystosowane do pracy z sygnałami AC/DC o amplitudzie od 10 do 264V i częstotliwości do 50 Hz dla sygnałów AC i 5kHz dla sygnałów DC
•  ustawialny parametr PRÓG z zakresu 1÷99 999 999 określający graniczną liczbę impulsów które mają być zliczone w każdym cyklu pracy
•  zewnętrzne wejście zerujące RESET
•  wyjście przekaźnikowe  sygnalizujące osiągnięcie zadanego stanu licznika (styk 1Z 8A)
•  licznik lokalny, zerowany za pomocą zewnętrznego wejścia zerującego, lub za pomocą przycisku RESET
•  licznik globalny (TOTAL), zliczający wszystkie impulsy (praca w pętli 0→99 999 999→0→ .... lub zerowany z poziomu menu konfiguracyjnego licznika)
•  filtr cyfrowy, umożliwiający ograniczenie maksymalnej częstotliwości zliczanych impulsów (do eliminacji zakłóceń na wejściu licznika)
•  pamięć stanu licznika lokalnego i globalnego po zaniku napięcia zasilania
•  menu programowe w jednym z trzech języków: polskim, angielskim lub rosyjskim

Dane techniczne:

• zasilanie 24÷264V AC/DC

INPUT:

• napięcie - stan niski  0÷5V AC/DC
• napięcie - stan wysoki  10÷264V AC/DC
• częstotliwość dla sygnału DC  <5kHz
• częstotliwość dla sygnału AC  <50Hz

RESET:

• napięcie  24÷264V AC/DC
• styk 1P
• prąd obciążenia 8A
• pobór mocy  1,5W
• temperatura pracy  -20÷50°C
• przyłącze zaciski śrubowe 2,5mm²
• wymiary 3 moduły (52,5mm)
• montaż na szynie 35mm
