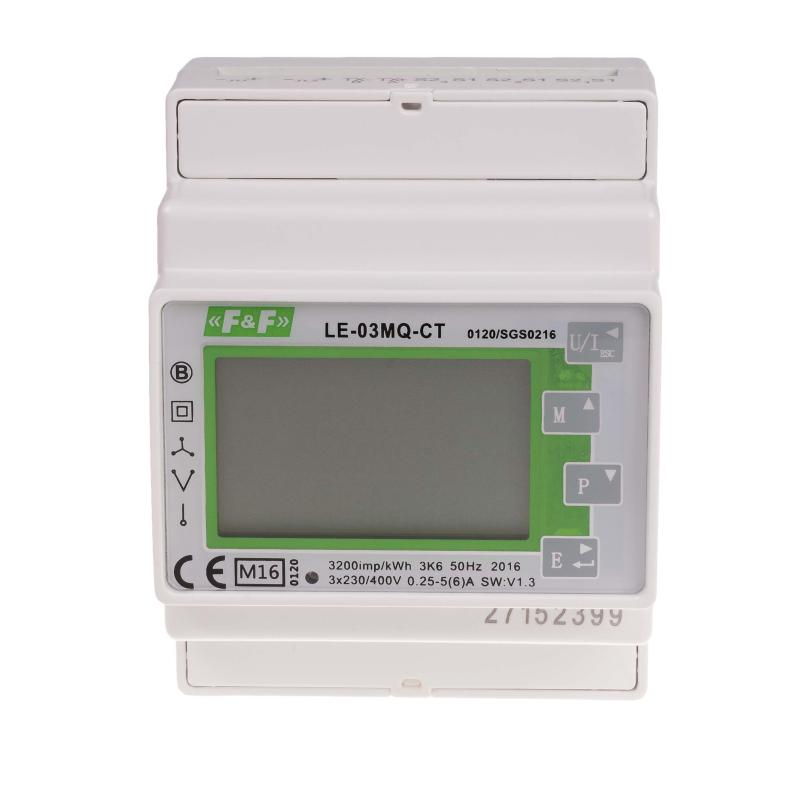

Licznik dwukierunkowy z portem RS-485 i protokołem Modbus RTU.

Zgodność:

• Dyrektywa 2004/22/EC
• Numer certyfikatu: 0120/SG S0216

Przeznaczenie

LE-03MQ CT jest statycznym (elektronicznym), wzorcowanym licznikiem energii elektrycznej prądu przemiennego jednofazowego lub trójfazowego w układzie półpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu RS-485. Licznik współpracuje z przekładnikami prądowymi (CT) o prądzie wtórnym 1A lub 5A. Konfiguracja licznika odbywa się poprzez menu konfiguracyjne dostępne z panelu czołowego oraz poprzez port komunikacyjny zgodnie z funkcjami programowymi Modbus RTU.

Funkcje

• układ 1- lub 3-fazowy (3- i 4-przewodowy)
• pomiar dwukierunkowy (4-kwadrantowy)
• przekładniki 1 A lub 5 A
• przekładnia prądowa 1÷9999
• wskazanie kWh/kvar (pobrana/oddana)
• wskazania parametrów sieci
• zgodność z MID
• port RS-485
• protokół Modbus RTU
• wyjście impulsowe SO (×2)
• podświetlany, wielofunkcyjny wyświetlacz LCD
• zabezpieczenie konfiguracji licznika hasłem

Mierzone wartości

• Energia czynna pobrana/oddana     AE+/AE-     [kWh]
• Energia bierna pobrana/oddana     RE+/RE-     [kvarh]
• Napięcia fazowe     U1, U2, U3     [V]
• Prądy fazowe     I1, I2, I3     [A]
• Częstotliwość     F     [Hz]
• Moc czynna     P     [W]
• Moc bierna     Q     [var]
• Moc pozorna     S     [VA]
• Współczynnik mocy     cosϕ
• Harmoniczne     THD
• Zapotrzebowanie na moc i prąd      kW, kvar, kVA, I

Dane techniczne

• napięcie odniesienia      3×230/400V+N
• prąd bazowy*     0,25÷5A
• prąd maksymalny*     6A
• prąd minimalny*     0,02A
• napięcie mierzone
•    L-N     100÷289V AC
•    L-L     173÷500V AC
• dokładność pomiaru     klasa 1
• przeciążalność     30×lmax/10ms
• izolacja     4kV/1min.; 6kV/1,2μs
• pobór własny licznika     <10VA; <2W
• moc wejść prądowych     <1VA
• zakres wskazań liczydła       0÷9999999,9kWh
• stała licznika kWh     3200 imp/kWh
• stała licznika kvarh     0,01, 0,1, 10, 100 imp/kvar
• sygnalizacja sczytywania     1×LED
• wyjście impulsowe kWh/kvarh     otwarty kolektor
• napięcie podłączenia kWh/kvarh     <27V DC
• prąd podłączenia kWh/kvarh     50mA
• czas impulsu kWh/kvarh     60, 100, 200 ms
• port     RS-485
• protokół komunikacyjny     Modbus RTU
• temperatura pracy     -25÷55°C
• przyłącze     zaciski śrubowe 2,5mm²
• wymiary     4 moduły (72mm)
• montaż     na szynie TH-35 mm
• stopień ochrony     IP51

*) Prąd bazowy  - określa wartość prądu, przy którym procentowy błąd pomiarowy jest bliski zeru. Jeśli prąd płynący przez licznik jest większy od bazowego, wówczas błąd pomiarowy ma znak ujemny, co działa na korzyść płatnika za energię elektryczną. Natomiast, jeśli prąd płynący przez licznik jest mniejszy od bazowego, wówczas procentowy błąd pomiarowy ma znak dodatni, co działa na niekorzyść płatnika ze energię elektryczną. Powyższe stwierdzenia wynikają z charakterystyki metrologicznej (procentowy błąd pomiarowy w funkcji prądu), dołączanej do instrukcji obsługi licznika energii elektrycznej. Oczywistym jest, że licznik mierzy poprawnie energię elektryczną z dokładnością klasy licznika w całym zakresie pomiarowym.

Prąd maksymalny -  to maksymalny prąd, jakim możemy stale obciążać licznik energii elektrycznej.

Prąd minimalny - najniższa wartość pradu obciązenia, którą licznik wykrywa i rejestruje.

Znakowanie na urządzeniu:    5(100)A   - pozycja 1 (przed nawiasem): prąd bazowy 5A; pozycja 2 (w nawiasie): prąd maksymalny 100A.
