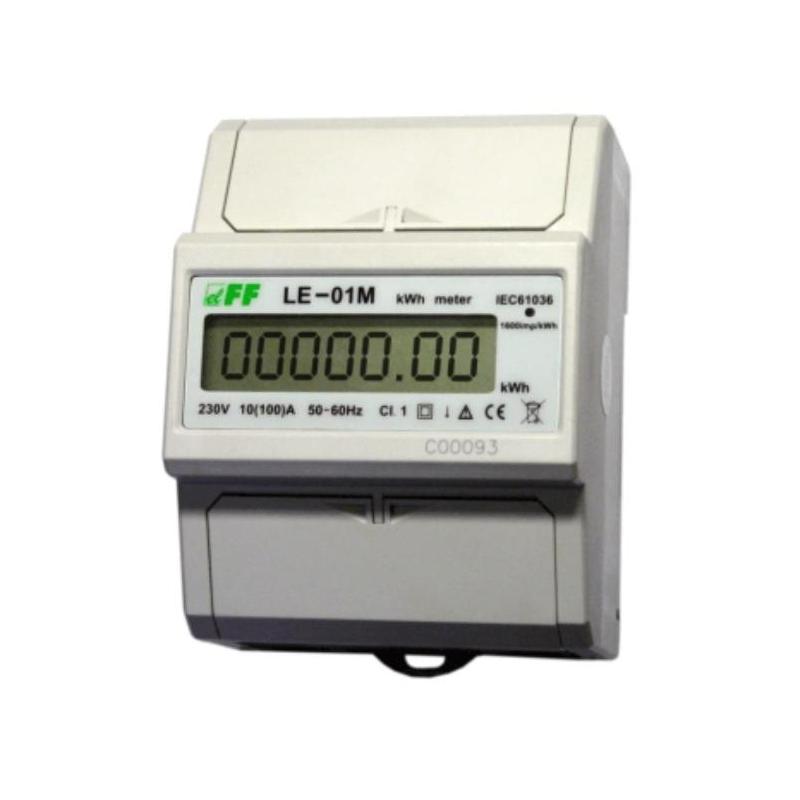

Licznik energii elektrycznej. Jednofazowy. Zdalny odczyt. Jednofazowy. Port RS-485 + Modbus RTU.

Przeznaczenie

LE-01M jest statycznym (elektronicznym) wzorcowanym wskaźnikiem energii elektrycznej prądu przemiennego jednofazowego w układzie bezpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu RS-485.

Działanie

Wskaźnik LE-01M pod wpływem przepływającego prądu i przyłożonego napięcia dokonuje precyzyjnego pomiaru ilości pobieranej energii elektrycznej. Pobór energii  sygnalizowany jest poprzez miganie diody LED (1600 imp/kWh), a jej wartość wskazywana jest przez wyświetlacz LCD. Cyfry po przecinku oznaczają setne części kWh (0.01 kWh = 10 Wh).

Komunikacja ze wskaźnikiem pracującym jako urządzenia typu SLAVE odbywa się zgodnie ze standardem Modbus RTU przez port szeregowy RS-485. Odczytane wartości rejestrów po przeliczeniu  dają wynik w kWh zgodny ze wskazaniami na wyświetlaczu wskaźnika. Każdy ze wskaźników identyfikowany jest poprzez unikalny adres nadawany przez użytkownika.

Uwaga!

Wskaźnik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Wskaźnik posiada możliwość plombowania  osłon zacisków  wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.

Dane techniczne

• napięcie odniesienia      230V AC ±30%
• prąd bazowy*     10A
• prąd maksymalny*     100A
• prąd minimalny*     0,04A
• klasa dokładności     B
• zgodność     Dyrektywa 2004/22/EC
• pobór własny licznika     <10VA; <2W
• zakres wskazań liczydła       0÷99999,99kWh
• stała licznika     (0,625Wh/imp)  1600imp/kWh
• sygnalizacja sczytywania     LED czerwona
• wyjście impulsowe SO+ SO-      otwarty kolektor
• napięcie podłączenia SO+ SO-     <27V DC
• prąd podłączenia SO+ SO-      <27mA
• stała SO+ SO-     (0,625Wh/imp)  1600imp/kWh
• czas impulsu SO+ SO-     34÷80ms
• port     RS-485
• protokół komunikacyjny     MODBUS RTU
• temperatura pracy     -20÷55°C
• przyłącze     zaciski śrubowe 25mm²
• wymiary     4,5 modułu (75mm)
• montaż     na szynie TH-35mm
• stopień ochrony     IP20

*) Prąd bazowy  - określa wartość prądu, przy którym procentowy błąd pomiarowy jest bliski zeru. Jeśli prąd płynący przez licznik jest większy od bazowego, wówczas błąd pomiarowy ma znak ujemny, co działa na korzyść płatnika za energię elektryczną. Natomiast, jeśli prąd płynący przez licznik jest mniejszy od bazowego, wówczas procentowy błąd pomiarowy ma znak dodatni, co działa na niekorzyść płatnika ze energię elektryczną. Powyższe stwierdzenia wynikają z charakterystyki metrologicznej (procentowy błąd pomiarowy w funkcji prądu), dołączanej do instrukcji obsługi licznika energii elektrycznej. Oczywistym jest, że licznik mierzy poprawnie energię elektryczną z dokładnością klasy licznika w całym zakresie pomiarowym.

Prąd maksymalny -  to maksymalny prąd, jakim możemy stale obciążać licznik energii elektrycznej.

Prąd minimalny - najniższa wartość pradu obciązenia, którą licznik wykrywa i rejestruje.

Znakowanie na urządzeniu:    10(100)A   - pozycja 1 (przed nawiasem): prąd bazowy 10A; pozycja 2 (w nawiasie): prąd maksymalny 100A.
