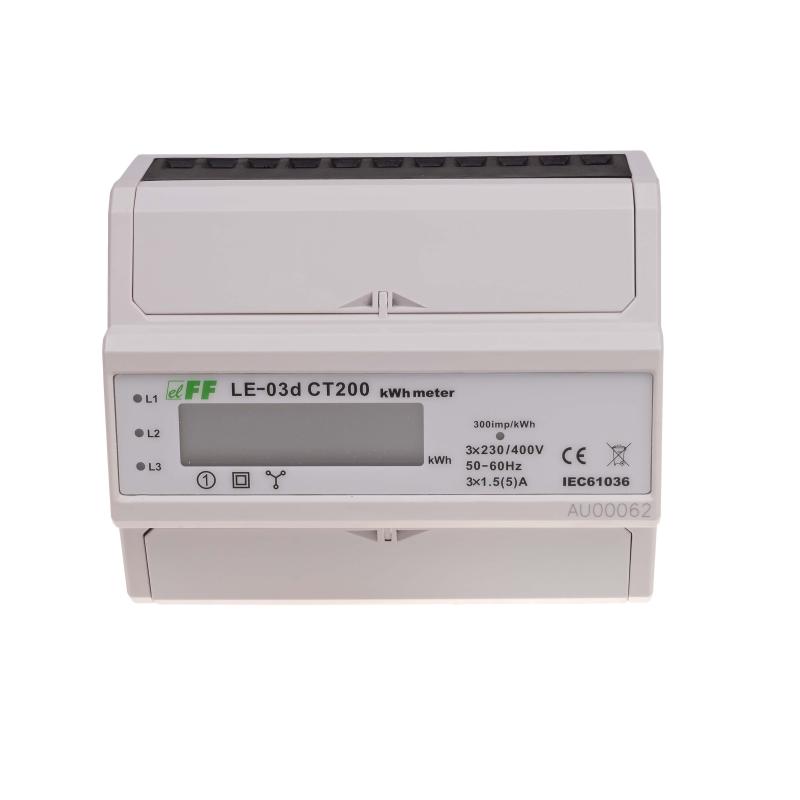

Trójfazowy. Do pomiaru półpośredniego. Prąd 200A.

Przeznaczenie:

LE-03 CT są statycznymi (elektronicznymi) wzorcowanymi licznikiami energii elektrycznej służącymi jako podliczniki do pomiaru energii elektrycznej prądu przemiennego trójfazowego w układzie półpośrednim.
Liczniki przeznaczone są do współpracy z przekładnikami prądowymi o prądzie wtórnym 5A. Maksymalny prąd mierzony układu określony jest wartością prądu pierwotnego zastosowanego przekładnika prądowego. Przy zastosowaniu przekładników o dedykowanych parametrach liczniki pokazują wartość rzeczywistą pobranej przez układ energii elektrycznej.

Działanie:

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem LED (300imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym a jej wartość wskazywana jest  przez segmentowy wyświetlacz LCD.

Licznik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.

Licznik posiada możliwość plombowania  osłon zacisków  wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.

Dane techniczne:

• typ przekładnika  200/5A
• napięcie odniesienia  3×230V+N
• prąd bazowy 3×1,5A
• prąd maksymalny 3×5A
• prąd minimalny 0,04A
• dokładność pomiaru zgodnie z IEC61036 klasa 1
• zakres wskazań liczydła   0÷9999999kWh
• stała licznika (3,33Wh/imp)    300imp/kWh
• sygnalizacja sczytywania 4×LED czerwona
• wyjście impulsowe SO+ SO-  typu otwarty kolektor
• napięcie podłączenia SO+ SO- <30v dc="" p="">
• prąd podłączenia SO+ SO-  <27ma p="">
• stała SO+ SO- (3,33Wh/imp)    300imp/kWh
• czas impulsu SO+ SO- 90msek
• pobór własny licznika <10VA; <2w p="">
• stopień ochrony IP20
• temperatura pracy  -20÷50°C
• przyłącze zaciski śrubowe 25mm²
• wymiary 7 modułów (122mm)
• montaż na szynie 35mm
