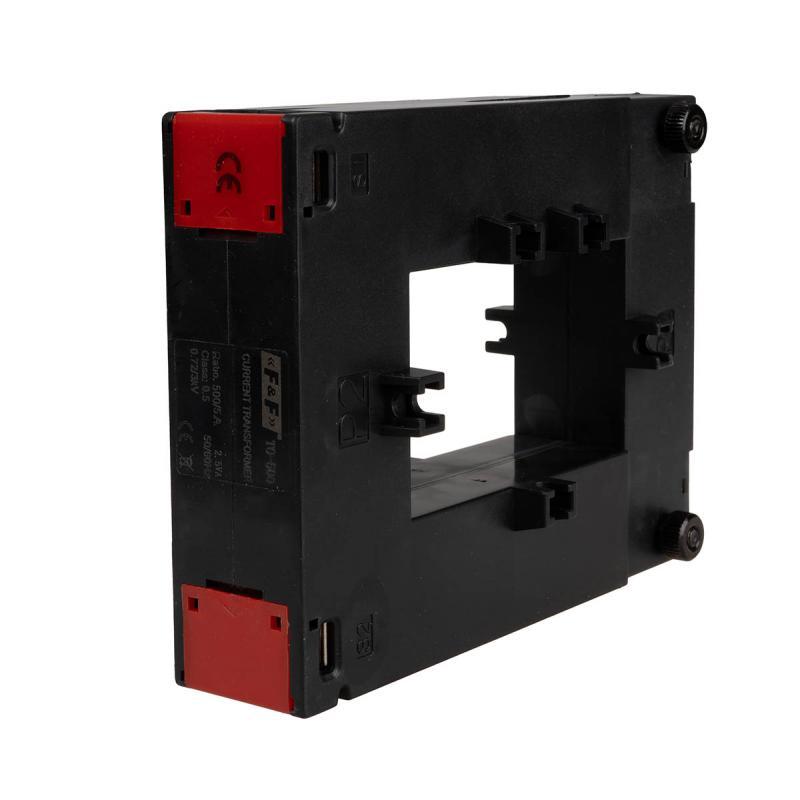

Opis produktu

Jednofazowy

Z otwieranym rdzeniem.

Przekładnia 500/5.

Moc 2,5 VA.

Przekładnik prądowy służy do  proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Działanie

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.

Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu  płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.

Uwaga!

Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².

Zalecane uziemienie zacisku S2.

Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).

Dane techniczne:

Typ jednofazowy

Budowa z otwieranym rdzeniem

Przekładnia lp/ls 500/5

Klasa 0,5

Moc [VA] 2,5 VA

Częstotliwość 50÷60 Hz

Maksymalne napięcie pracy 0,66 kV AC

Nr normy IEC 60044-1

Prąd wtórny nominalny Is 5 A

Napięcie przebicia izolacji 3 kV/1 min.

Waga 0,9 kg

Współczynnik bezpieczeństwa FS ˂ 5

Przyłącze S1/S2 zaciski śrubowe 4 mm²

Moment dokręcający 0,5 Nm

Temperatura pracy -15 ÷ 50°C

Pozycja montażu pionowa/pozioma

Montaż tablica

Stopień ochrony IP20
