Styczniki elektryczne to jedne z najważniejszych urządzeń stosowanych w automatyce oraz układach sterowania. Służą do załączania i wyłączania obwodów elektrycznych, zwłaszcza tych o dużej mocy. Znajdują zastosowanie w przemyśle, budownictwie, a także w automatyce domowej.
Do czego służą styczniki?
Styczniki są przeznaczone do sterowania odbiornikami elektrycznymi, takimi jak:
-
Silniki elektryczne
-
Oświetlenie
-
Urządzenia grzewcze
-
Pompy i wentylatory
-
Systemy automatyki przemysłowej
Ich główną zaletą jest możliwość zdalnego sterowania oraz zdolność do wielokrotnego, szybkiego przełączania dużych prądów bez konieczności bezpośredniego działania użytkownika.
Rodzaje styczników
Na rynku dostępnych jest kilka typów styczników, które można podzielić ze względu na różne kryteria:
-
Ze względu na napięcie sterujące:
-
Styczniki niskonapięciowe (np. 12V, 24V, 48V DC/AC)
-
Styczniki średniego napięcia (np. 110V, 230V, 400V AC)
-
-
Ze względu na zastosowanie:
-
Styczniki prądu przemiennego (AC)
-
Styczniki prądu stałego (DC)
-
Styczniki specjalne (np. do pracy w ekstremalnych warunkach)
-
-
Ze względu na budowę:
-
Styczniki jedno- i trójfazowe
-
Styczniki miniaturowe do automatyki domowej
-
Sposoby sterowania stycznikami
-
Sterowanie ręczne – za pomocą przycisków (np. start/stop w układach sterowania).
-
Sterowanie automatyczne – przez czujniki, sterowniki PLC, programowalne przekaźniki czasowe.
-
Sterowanie zdalne – przez systemy smart home lub sieć przemysłową (np. Modbus, Profibus).

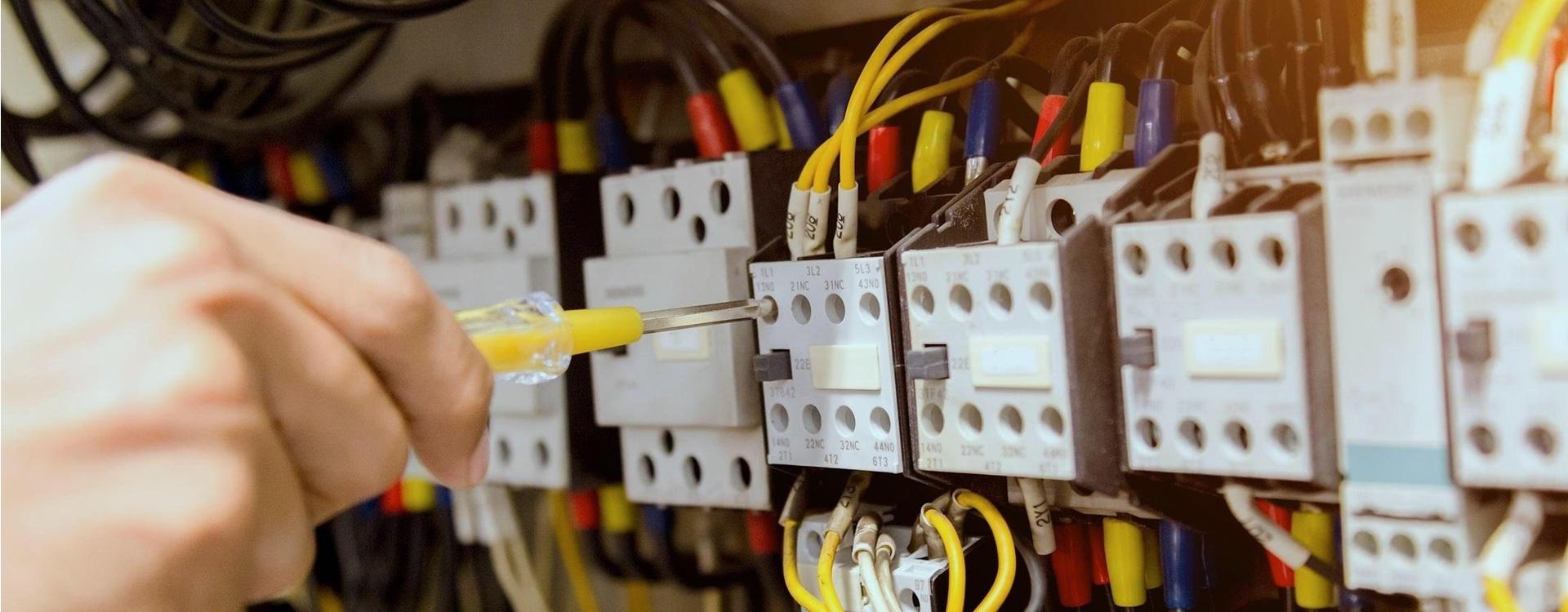

Gdzie montuje się styczniki?
Styczniki instaluje się w różnych miejscach, zależnie od ich przeznaczenia. Najczęściej montuje się je:
-
W rozdzielnicach elektrycznych
-
W szafach sterowniczych
-
W skrzynkach automatyki przemysłowej
-
W systemach inteligentnego domu (np. do sterowania oświetleniem lub ogrzewaniem)
Ochrona i zabezpieczenia styczników
-
Zabezpieczenie przed przegrzaniem – montaż dodatkowych przekaźników termicznych.
-
Zabezpieczenie przed przepięciami – zastosowanie warystorów lub diod gaszących.
-
Zabezpieczenie przed sklejaniem styków – stosowanie styczników z funkcją wymuszonego rozłączania.
Najczęstsze awarie i sposoby ich diagnozowania
-
Przegrzewanie się stycznika – możliwe przyczyny: zbyt duże obciążenie, zużycie styków.
-
Brak reakcji na sygnał sterujący – sprawdzenie cewki, napięcia sterującego.
-
Sklejanie styków – wynik przeciążenia lub zużycia materiału stykowego.
Napięcia i parametry styczników
Styczniki mogą pracować w różnych zakresach napięć sterujących, np. 12V, 24V, 110V, 230V czy 400V, w zależności od zastosowania. Ważnym parametrem jest także prąd znamionowy (np. 9A, 25A, 50A), który określa maksymalne obciążenie stycznika.
Rodzaje styków pomocniczych
Styczniki często posiadają styki pomocnicze, które umożliwiają realizację funkcji sygnalizacyjnych i sterowniczych. Dzielą się one na:
-
Styki NO (Normally Open – normalnie otwarte) – zamykają obwód po załączeniu stycznika.
-
Styki NC (Normally Closed – normalnie zamknięte) – otwierają obwód po załączeniu stycznika.
Styki pomocnicze wykorzystywane są m.in. do sygnalizacji stanu pracy urządzenia, blokad bezpieczeństwa oraz sterowania innymi elementami układu.
Porównanie styczników a przekaźników
-
Przekaźniki – stosowane w układach niskoprądowych (np. sterowanie sygnalizacją, elektroniką).
-
Styczniki – do obwodów o dużej mocy (silniki, pompy, grzałki).
Nowoczesne technologie i innowacje w stycznikach
-
Styczniki elektroniczne – zamiast klasycznych mechanicznych styków wykorzystują półprzewodniki.
-
Styczniki z komunikacją IoT – monitorowanie zużycia energii i zdalne sterowanie przez aplikacje.
Popularni producenci styczników
Na rynku dostępne są styczniki renomowanych firm, takich jak:
-
Hager – oferują wysokiej jakości styczniki modułowe, idealne do zastosowań domowych i przemysłowych.
-
Legrand – znany producent osprzętu elektrycznego, dostarczający niezawodne styczniki do różnych aplikacji.
-
Tracon – producent specjalizujący się w przemyśle i automatyce.
-
Schneider Electric – lider na rynku automatyki przemysłowej, dostarczający styczniki o szerokim zakresie parametrów.
-
Eti Polam – oferuje styczniki o dobrej jakości w przystępnych cenach.
-
F&F – producent specjalizujący się w stycznikach do zastosowań w automatyce domowej.
Podsumowanie
Styczniki elektryczne są niezbędnym elementem systemów sterowania i automatyki. Ich odpowiedni dobór pozwala na niezawodne sterowanie urządzeniami o dużej mocy, zarówno w przemyśle, jak i w domowych instalacjach. Wybierając stycznik, warto zwrócić uwagę na napięcie sterujące, prąd znamionowy oraz dostępne styki pomocnicze, aby zapewnić optymalną pracę całego systemu.
