Przeznaczenie:

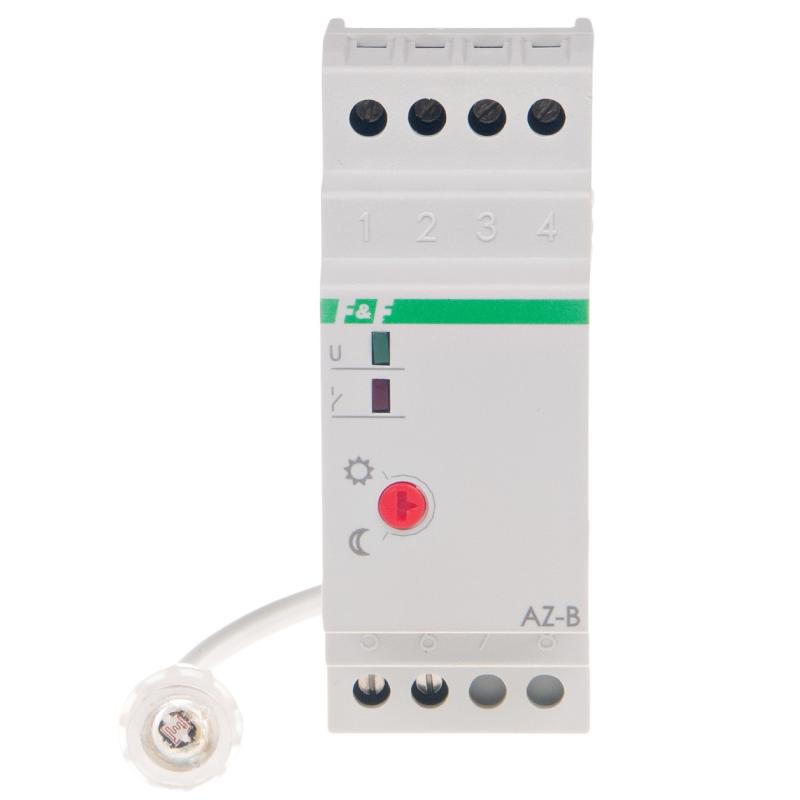

Automat zmierzchowy AZ-B, przystosowany do montażu w skrzynkach rozdzielczych na szynę, przeznaczony jest do automatycznego załączania oświetlenia ulic, placów, wystaw sklepowych, reklam itp. o zmierzchu i wyłączania tegoż oświetlenia o świcie.

Działanie:

Sondę zewnętrzną automatu umieścić w miejscu o stałym dostępie naturalnego światła dziennego, które zmianami swej intensywności będzie powodować załączanie i wyłączanie oświetlenia. Pora załączenia oświetlenia może być ustawiona przez użytkownika potencjometrem. Obrót w stronę “księżyca “- załączy później, obrót w stronę “słoneczka “- załączy wcześniej. Automat posiada układ opóźniający załączenie i wyłączenie oświetlenia, niwelując w ten sposób wpływ zakłóceń (np. wyładowań atmosferycznych) na pracę automatu.

Dane techniczne:

• zasilanie: 12-264V AC
• maks. prąd obciążenia rezystancyjnego: 16A
• próg zadziałania regulowany: 2÷1000Lx
• próg zadziałania ustawiony: ok. 7Lx
• histereza: ok. 15Lx
• opóźnienie zadziałania włączenia: 1÷15s
• opóźnienie zadziałania wyłączenia: 10÷30s
• pobór mocy: 0,8W
• przyłącze: zaciski śrubowe 4mm2
• trwałość: 105 załączeń
• temperatura pracy: -25÷50oC
• wymiary: 2 moduły (35mm)
• mocowanie: na szynie TH-35
• sonda zewnętrzna hermetyczna dla AZ-B: Ø10
