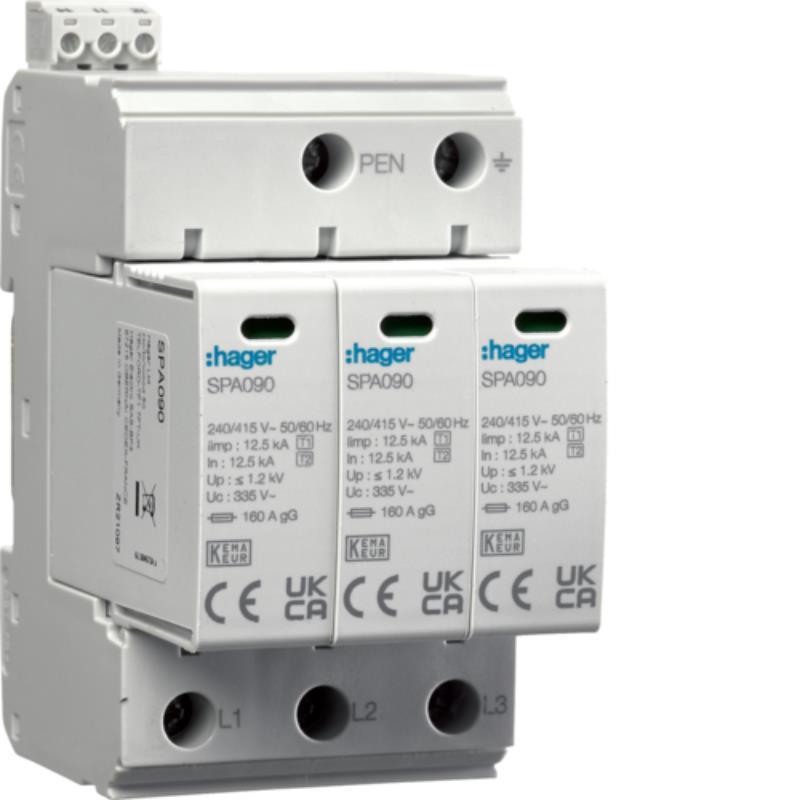

SPD Ogr. przepięć T1+T2 MOV 3P sieć TN-C Iimp=37,5kA In=50kA Up≤1,2kV styk.

Dane techniczne

Elementy sterujące i wskaźniki

• Sygnalizator optyczny: tak

Charakterystyka elektryczna

• Napięcie znamionowe łączeniowe Ue (AC): 240 / 415 V
• Częstotliwość: 50/60 Hz

Napięcie

• Maksymalne napięcie trwałej pracy Uc: 335 V
• Napięciowy poziom ochrony Up: 1,2 kV
• Stopień ochrony Up L-PE / N-PE IEC61643-11: 1,7 kV
• najwyższe napięcie stałe Uc_AC IEC61643: 335 V
• Stopień ochrony Up N-PE zgodnie z IEC61643-11: 1,7 kV

Prąd

• Bezpiecznik: 160 A

Parametry elektryczne

• Przekrój przyłącza wejścia SSK, przy elastycznym przewodzie: 0,4 / 1,5 mm²

Konfiguracja sieci

• Rodzaj sieci: TN-C

Wymiary

• Głębokość produktu: 77,5 mm
• Wysokość produktu: 89,8 mm
• Szerokość produktu: 53,4 mm

Instalacja / Montaż

• Montaż: szyna TS

Podłączenie

• Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut): 1,5 / 35 mm²
• Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka): 1,5 / 25 mm²

Wyposażenie

• Ze stykiem zdalnym: tak

Norma

• Dopuszczenia / atesty: KEMA
• Badania zgodnie z PN-EN 61643-11: T1+T2
• Dyrektywa europejska WEEE: dotyczy

Warunki użytkowania

• Temperatura robocza: -40…80 °C

SPD Ograniczniki przepięć Typ 1+2 - dwustopniowe, warystorowe ograniczniki przepięć, przeznaczone do budownictwa mieszkaniowego.

Urządzenia ochrony przeciwprzepięciowej, zapewniające ochronę przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi, przeznaczone do instalacji IV klasy ochrony odgromowej (IV klasa LPS) – budownictwo mieszkaniowe.

Charakterystyka

• Czytelne wskaźniki okienkowe uszkodzenia modułu SPD,
• Łatwa wymiana uniwersalnego modułu SPD,
• Brak konieczności dodatkowego dobezpieczania SPD przy wkładce topikowej gG zabezpieczenia głównego ≤ 160 A,
• Zgodność z normą: PN-EN 61643-11.
